优势特点：TBI滚珠丝杆支撑座，支撑端BK10，适用于轴径12、14、15的螺杆，轴承座精度分为C3、C5、C7 三種級數軸承座，各有其不同的精度要求。固定端軸承座使用30º 或40º 接觸角之斜角滾珠軸承，支撐端使用6 系列之深溝滾珠軸承。
型号：BK10

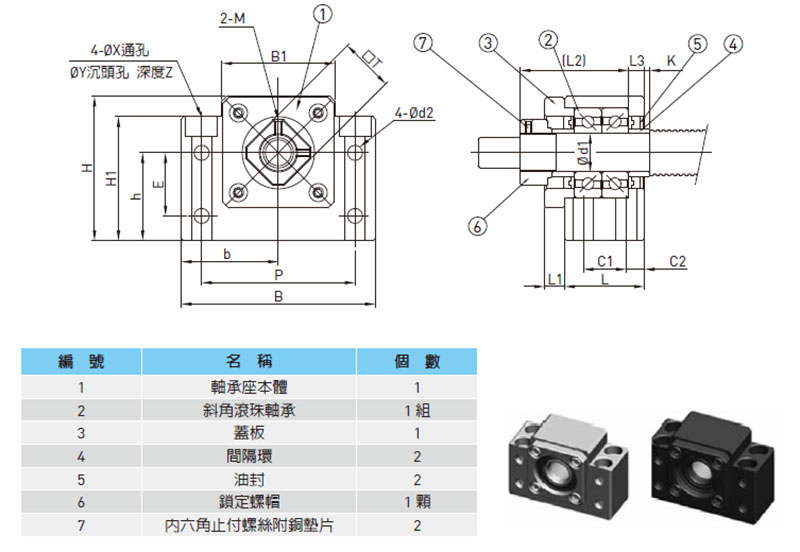

TBI滚珠丝杆支撑座，支撑端BK10，适用于轴径12、14、15的螺杆，轴承座精度分为C3、C5、C7 三種級數軸承座，各有其不同的精度要求。固定端軸承座使用30º 或40º 接觸角之斜角滾珠軸承，支撐端使用6 系列之深溝滾珠軸承。
|
規格 |
主要尺寸 (mm) |
||||||||||||||||||||||
|
d1 |
L |
L1 |
L2 |
L3 |
K |
B |
H |
b ( 註1) |
h ( 註1) |
B1 |
H1 |
E |
P |
C1 |
C2 |
d2 |
X |
Y |
Z |
M |
T |
重量 (kg) |
|
|
BK10 |
10 |
25 |
5 |
29.5 |
5 |
0.5 |
60 |
39 |
30 |
22 |
34 |
32.5 |
15 |
46 |
13 |
6 |
5.5 |
6.6 |
10.8 |
5 |
M3 |
16 |
0.4 |
滚珠丝杆支撑座的种类主要有
1. 丝杆支撑座-FK标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。
2. 重负荷支撑座-WBK标准支撑座，规格与NSK相同。为滚珠丝杆两侧专用重负荷型支撑座。
3. 锁固螺帽(RN)标准锁固螺帽，规格与THK相同。为滚珠丝杆两侧专用锁固螺帽。
4. 丝杆支撑座-AK标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。
5. 丝杆支撑座-BK标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。
6. 丝杆支撑座-EK标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。
滚珠丝杆支撑座是支撑连接丝杆和电机的轴承支撑座，支撑座一般分:固定侧(后加K表示,如AK,BK,EK,FK)和支撑侧(用F表示,如AF,BF,EF,FF)。固定侧的支撑单元装有经预压调整的JIS5级的角接触球轴承,能获得高刚性、高精度的稳定的回转性能。 支撑侧的支撑单元使用深沟球轴承。内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。
