EK方型固定端支撑座

TBI滚珠丝杆支撑座\固定座\EK25

产品品牌：台湾TBI
产品型号：EK25
产品价格：洽谈
录入时间：2019-12-19
浏览次数：270 次
在线客服：
电话咨询：18824524163

PDF资料下载产品介绍/参数

优势特点：TBI滚珠丝杆支撑座EK25，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。为确保丝杆支撑座轴承安装质量与提高轴肩、孔肩的轴向跳动精度，或提高润滑油的粘度以获得较厚的润滑油膜。

型号：EK25

TBI滚珠丝杆支撑座EK25，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。为确保丝杆支撑座轴承安装质量与提高轴肩、孔肩的轴向跳动精度，或提高润滑油的粘度以获得较厚的润滑油膜。

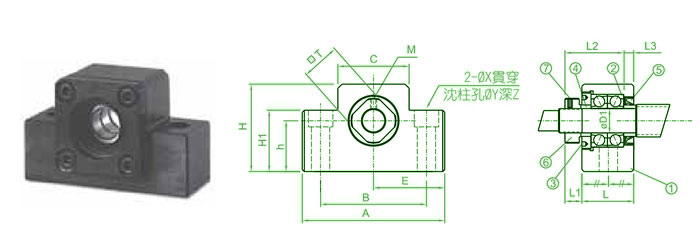

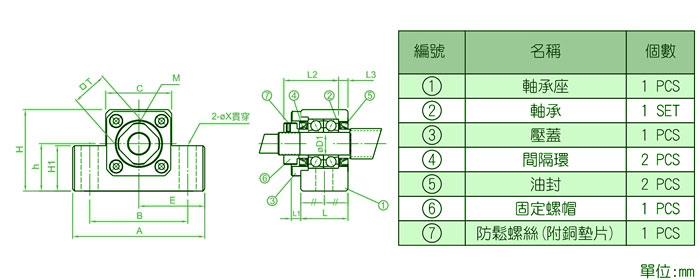

EK25丝杆支撑座尺寸

型号	轴径 D1	A	B	C	E	H1	h	C2	C1	H	L	L1	L2	L3	M	X	Y	Z	T	轴承型号
					±0.02		±0.02
EK25	25	105	85	66	52.5	25	35	9	30	68	48	13	50	14	M5	11	-	-	35	7205TYDFC8P5

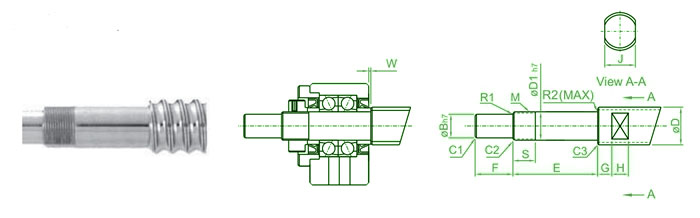

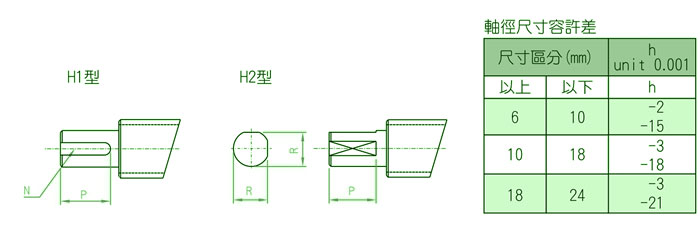

EK25固定座丝杆轴端加工尺寸

型号

适用轴干外径

D1

B

E

F

M

S

J

G

H

倒角

圆角

H1
键槽（宽x深x长）

H2

W

型号
EK型

C1

C2

C3

R1

R2

N

P

R

P

EK25

∅32、∅36

25

20

65

30

M25x1.5

18

27

10

13

0.5

0.7

1

0.5

0.6

6x3.5

25

19

25

1

EK25

1.沟道单侧极限位置剥落

沟道单侧极限位置剥落主要表现在沟道与挡边交界处有严重的剥落环带。产生原因是轴承安装不到位或运转过程中突发轴向过载。

采取的对策是确保轴承安装到位或将自由侧轴承外圈配合改为间隙配合，以期轴承过载时使轴承得到补偿。

如果无法确保安装到位，可以提高润滑剂的油膜厚度(提高润滑油的粘度)，或减低轴承的负载等方法来减少轴承的直接接触。

2.沟道在圆周方向呈对称位置剥落

对称位置剥落表现在内圈为周围环带剥落，而外圈呈周向对称位置剥落(即椭圆的短轴方向)，原因主要是因为外壳孔椭圆过大或两半分离式外壳孔结构，这在摩托车用凸轮轴轴承中表现尤为明显。

当轴承压入椭圆偏大的外壳孔中或两半分离式外壳固紧时，轴承外圈产生椭圆，在短轴方向的游隙明显减少甚至负游隙。

轴承在载荷的作用下，内圈旋转产生周向剥落痕迹，外圈只在短轴方向的对称位置产生剥落痕迹。这是该轴承早期失效的主要原因，经对该轴承失效件检验表明，该轴承外径圆度已从原工艺控制的0.8um变为27um。此值远远大于径向游隙值。

因此，可以肯定该轴承是在严重变形及负游隙下工作的，工作面上易早期形成异常的急剧磨损与剥落。

采取的对策是提高外壳孔加工精度或尽可能不采用外壳孔两半分离结构。

3.滚道倾斜剥落

在轴承工作面上呈倾斜剥落环带，说明轴承是在倾斜状态下工作的，当倾斜角达到或超过临界状态时易早期形成异常的急剧磨损与剥落。产生的原因主要是因为安装不良，轴有挠度、轴颈与外壳孔精度低等。

采取对策为确保轴承安装质量与提高轴肩、孔肩的轴向跳动精度，或提高润滑油的粘度以获得较厚的润滑油膜。
