FF支撑端螺杆支撑座-法兰型

TBI丝杠支撑座\小型固定座\FF12

  • 产品品牌:台湾TBI
  • 产品型号:FF12
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:152 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI丝杆支撑座FF12具有结构简单,拆装方便,安装允许偏差大,适合公司的冲击锤耦合的两个连接轴之间由于制造误差,安装误差,轴向载荷和变形。

型号:FF12

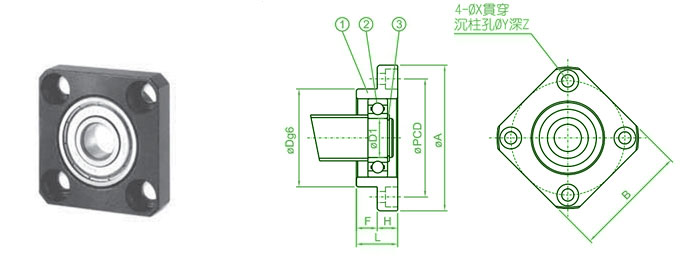

FF12(滚珠丝杠支撑座固定座)


型号

轴径
D1

L

H

F

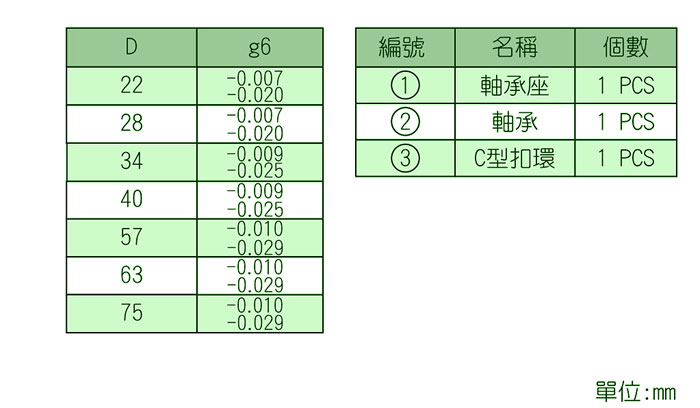

Dg6

A

PCD

B

X

Y

C型扣环

轴承型号

FF12

10

15

7

8

34

32

42

42

4.5

8

4

C10

6000ZZ

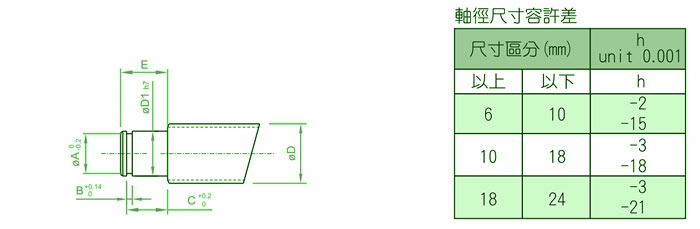

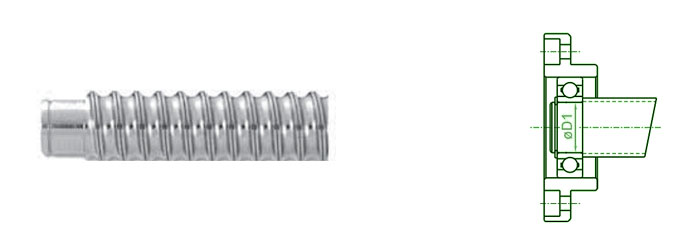

轴端加工尺寸




型号


适用轴杆外径D


D1

E

C型扣环

型号
FF型

A

B

C

FF12

∅14、∅15、∅16

10

11

9.6

1.15

9.15

FF12


台湾TBI丝杆支撑座FF12充分考虑了安装周围空间的、小体积的设计,出厂时装入了经过调整预压的轴承,用户收到货后就可直接进行装配,既降低了装配工时,又可提高装配精度。

  (1)最佳轴承的采用
   考虑到与滚珠螺杆在刚性上的均衡,使用高刚性低扭矩的角接触球轴承(接触角30°、自由组合)。同时,这种轴承接触角是45°,球径小、球数多,是具有高刚性、高精度的超小型角接触球轴承,能获得稳定的回转性能。

   (2)TBI丝杠固定座FF12的形状
    TBI丝杆支撑座单元有角型和圆型系列,都是带有法兰安装,可根据用途选择。

  (3)小型且安装简便
   滚珠丝杆FF12固定座是考虑了安装周围空间的、小体积的设计。同时,装入了经过调整预压的轴承,交货后就可直接进行装配,既缩短了装配工时,又可提高装配精度。

   TBI丝杆支撑座FF12具有结构简单,拆装方便,安装允许偏差大,适合公司的冲击锤耦合的两个连接轴之间由于制造误差,安装误差,轴向载荷和变形。TBI滚珠丝杠支撑座FF12为了防止这种蠕变,可以给承受回转载荷的圈套提供足够的过盈量。在低载荷的情况下使用薄壁型轴承时,应该用螺母固定住。
