优势特点：丝杆直径：50mm，导程20mm，珠径：9.525mm，螺母法兰直径：152mm，法兰宽度：110mm，螺母总长：121mm螺母安装孔孔距：128mm，SFV5010滚珠丝杆属于大直径滚珠丝杆，高速负载型螺母，可用于高速进给，同时具备强大的负载能力，大范围适用于大型数控机床，大型龙门机床的X\Y轴的滚珠丝杆。
型号：SFV5020
SFV5020大直径螺母参数详情 ：
丝杆直径：50mm，导程20mm，珠径：mm，螺母法兰直径：152mm，法兰宽度：110mm，螺母总长：121mm,螺母安装孔孔距：128mm，SFV50200滚珠丝杆属于大直径滚珠丝杆，高速负载型螺母，可用于高速进给，同时具备强大的负载能力，大范围适用于大型数控机床，大型龙门机床的X\Y轴的滚珠丝杆。
TBI-SFV5020滚珠丝杆特点：
1.运动平稳
2.传动效率高
3.高精度
4.同步性好
5.高耐用性
6.高速负载

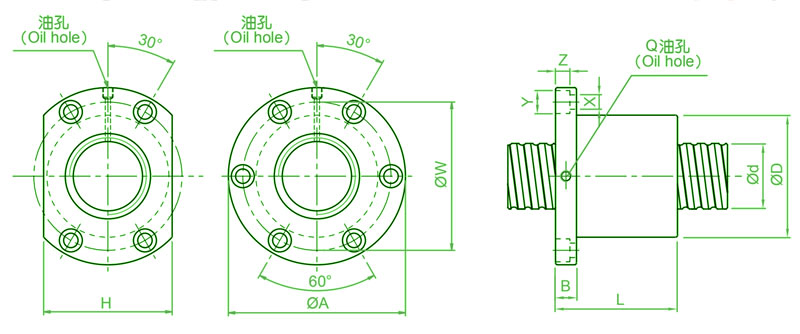

SFV5020尺寸图
单位：mm
|
型号名称 |
轴径 d |
导程 I |
珠径 Da |
螺帽尺寸 |
滚珠螺帽额定负荷 |
刚性 kgf/μm
|
|||||||||||
|
D |
A |
B |
L |
W |
H |
X |
Y |
Z |
Q |
n |
Ca（kgf） |
Coa（kgf） |
|||||
|
SFV5020-2.7 |
50 |
20 |
9.525 |
105 |
152 |
28 |
121 |
128 |
110 |
14 |
20 |
13 |
M8 |
2.7*1 |
7336 |
19700 |
68 |

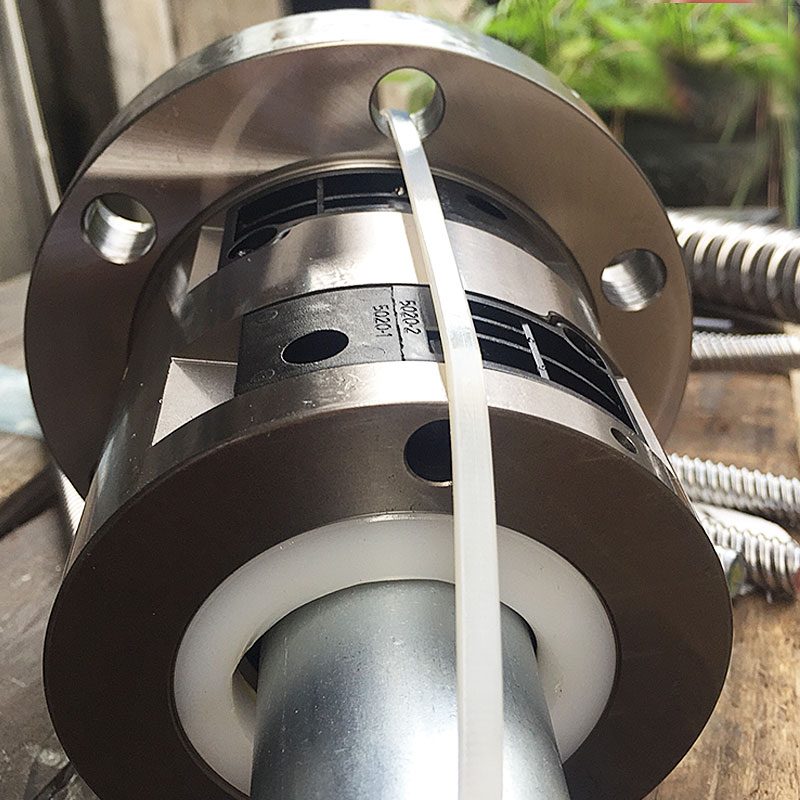

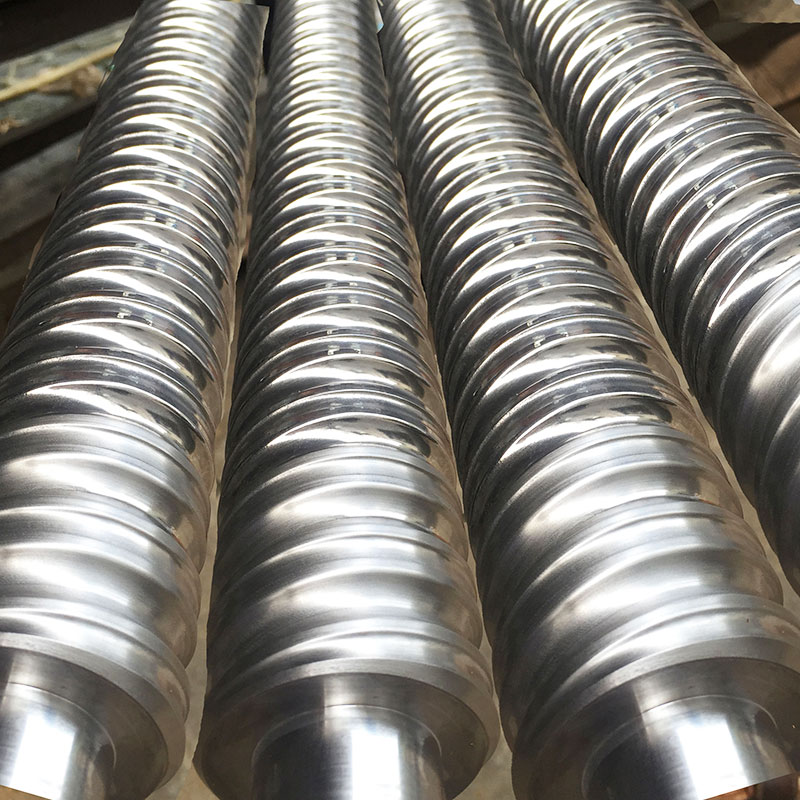

SFV5020实物图
TBI高速负载丝杆SFV系列型号
欢迎来电咨询、议价，我们将竭诚为您服务。
