优势特点：TBI滚珠花键SLT006T2，花键轴直径6mm，花键母总长25mm，直径14mm，此类型的花键母是圆筒形状的，带两列钢球，大直径25mm以上的，带四列滚珠，负载负荷加强的同时也具备高速传动的能力。
型号：SLT006T2
TBI滚珠花键SLT006T2，花键轴直径6mm，花键母总长25mm，直径14mm，此类型的花键母是圆筒形状的，带两列钢球，大直径25mm以上的，带四列滚珠，负载负荷加强的同时也具备高速传动的能力。
|

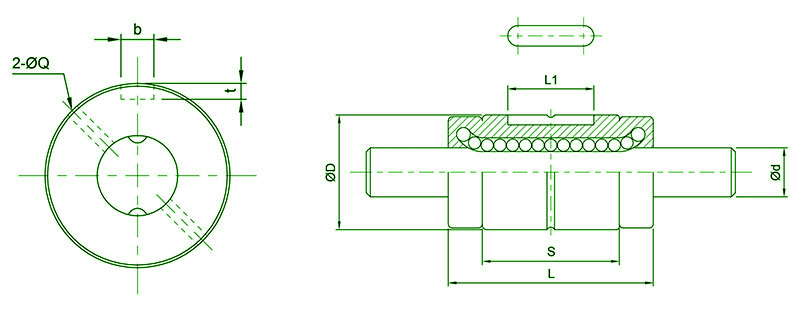

公稱型號 |
軸徑 |
滾珠列 |
花鍵軸承套 |
鍵槽尺寸 |
|||||
|
d |
D |
L |
S |
L1 |
油孔 |
b |
t |
||
|
h7 |
Q |
H8 |
+0.05 0 |
||||||
|
SLT006 |
6 |
2 |
14 |
25 |
16.7 |
10.5 |
1 |
2.5 |
1.2 |
|
基本額定負荷 |
基本額定扭矩 |
容許靜力矩 |
質量 |
||||
|
C |
C0 |
CT |
C0T |
MA1 |
MA2 |
花鍵外筒 |
花鍵軸 |
|
kgf |
kgf |
kgf．m |
kgf．m |
kgf．m |
kgf．m |
g |
kg/m |
|
137 |
225 |
0.46 |
0.76 |
0.39 |
3.48 |
14 |
0.22 |
TBI花键圆形花键母系列型号
SLT006 SLT008 SLT010 SLT013 SLT016 SLT020 SLT025 SLT030 SLT040 SLT050
