TBI滚珠丝杆\SCNIR2005

  • 产品品牌:台湾TBI
  • 产品型号:SCNIR2005-4
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:152 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:SCNIR2005-4圆筒螺母滚珠丝杆轴直径20mm,导程5mm,螺母循环器圈数:4圈,台湾TBI滚珠螺杆与滚动轴承一样,当有异物混入或水分等情况时磨损会增加,有时会导致损坏。所以对于比较复杂的环境,建议安装丝杆防护罩。

型号:SCNIR2005-4

    SCNIR2005-4圆筒螺母滚珠丝杆轴直径20mm,导程5mm,螺母循环器圈数:4圈,台湾TBI滚珠螺杆与滚动轴承一样,当有异物混入或水分等情况时磨损会增加,有时会导致损坏。所以对于比较复杂的环境,建议安装丝杆防护罩。

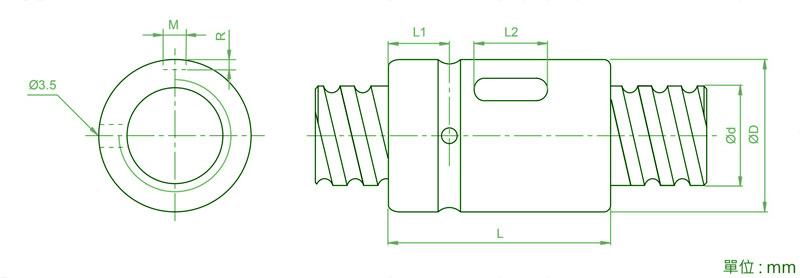

SCNIR2005-4规格尺寸表

型號

軸徑

d

導程

I

珠徑

Da

        螺帽尺寸

動額定負荷Ca

靜額定負荷Coa

剛性

kgf/μm

D

L

L1

L2

M

R

n

SCNI02005-4

20

5

3.175

34

45

9

20

5

3

1x4

1551

3875

39



SCNI02005-4滚珠丝杆加工需要注意的地方

     1.若您选用内循环或端盖式循环的滚珠螺杆,则其螺杆的一端螺纹必须出牙且肩部最大尺寸必须小于底径,若要求肩部尺寸大于底径亦可,但需有螺纹线留于肩部上才方便螺帽装入丝杆。

      2.螺杆热处理时于靠近肩部加工的螺纹牙部份有10 〜20mm 长度必须保持软料,以便于肩部加工。此区域需要标示记号于加工丝杆图纸上。

      3.冷却螺母时,有可能会产生预压负荷因螺母的收缩而增加、滚珠丝杠的预压扭矩增大或寿命降低等副作用。为了防止出现这些副作用,新产品通过解析预压负荷变化,采用了即使冷却螺母、预压负荷也不会增加的预压形式。
TBI滑台滚珠丝杆型号
SCNI 01605-4 SCNI 02005-4 SCNI 02505-4 SCNI 02510-4 SCNI 03205-4 SCNI 03210-4
SCNI 04005-4 SCNI 04010-4 SCNI 05010-4 SCNI 06310-4 SCNI 08010-4
