SFM/DFM(铣床专用)

TBI丝杆\铣床丝杠\SFMR3205

  • 产品品牌:台湾TBI
  • 产品型号:SFMR3205
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:120 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:SFMR3205铣床专用滚珠丝杆,轴直径32mm,导程5mm,螺母总长52mm,螺母安装孔间距60mm,众所周知像一些手摇铣床用的同规格的梯形丝杆,但精度和顺畅度就比用滚珠丝杆的铣床差很多,数控铣床都用的是滚珠丝杆,所以数控铣床才能加工出精度更高的工件。

型号:SFMR3205

SFMR3205铣床专用滚珠丝杆,轴直径32mm,导程5mm,螺母总长52mm,螺母安装孔间距60mm,众所周知像一些手摇铣床用的同规格的梯形丝杆,但精度和顺畅度就比用滚珠丝杆的铣床差很多,数控铣床都用的是滚珠丝杆,所以数控铣床才能加工出精度更高的工件。

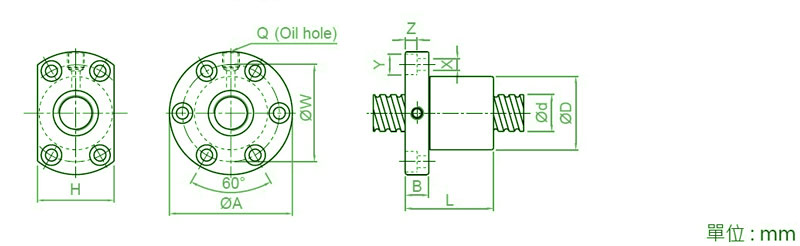

SFMR3205铣床丝杆型号

型號

軸徑

d

導程

I

珠徑

Da

螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性

kgf/μm

D

A

B

L

W

H

X

Y

Z

Q

n

SFM03205-4

32

5

3.175

48

74

12

52

60

60

6.5

11

6.5

M8

1x4

1922

6343

53


   滚珠丝杆与滚珠丝杠的区别:
1、滚珠丝杆:是个想当然式的“俗称”。通常是非机械行业的人的叫法;

2、滚珠丝杠:是个以点盖面式的“简称”,实际是指你所问物件的一部分;

   在国家标准中只有一个正式的名称——滚珠丝杠副,(参见GB/T17587.3-1998标准),它表征:滚珠丝杠、滚珠螺母、回转钢球以及循环件的组合体,即大家使用的,带滚珠螺纹、螺母及钢球等的可以直接安装使用的,实现“回转-推力”(或反向)转换的传动部件。
  它有时还被称作“滚珠螺杆”(中国式叫法)。


滚珠丝杆特点

滚珠丝杠在使用中具有很多优点如:高效率、可逆性、零背隙、高刚性、导程精度高等优点,与传统丝杠相比,滚珠丝杠在螺杆与螺帽直接,加入钢珠将滑动摩擦传动以滚珠滚动运动方式取代,有效的降低了摩擦损耗,有助于提高效率及精度。

滚珠丝杠分类

1.压扎滚珠丝杠

精度一般为C10、C7、C5,精度很低,制作周期短,交期很快,价格优惠。

2.研磨丝杆

制作工艺比较复杂,通过超精密研磨机床磨制出来的,交期较慢,精度一般为C5、C3、C2、C1、C0级。
