SFNH(滑台专用)

TBI丝杆,小型丝杠螺母、SFNH1205B1D

  • 产品品牌:台湾TBI
  • 产品型号:SFNH1205B1D
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:259 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI滚珠丝杆SFNH1205B1D,轴径12mm,螺距即导程5mm,螺母总长30mm,此类型的小型丝杆螺母为原TBI老型号SFS1205的替代型号,新型号螺母形状有变化,法兰一端有突出的端盖,值得一提的是新旧款丝杆不通用。

型号:SFNH1205B1D

   TBI滚珠丝杆SFNH1205B1D,轴径12mm,螺距即导程5mm,螺母总长30mm,此类型的小型丝杆螺母为原TBI老型号SFS1205的替代型号,新型号螺母形状有变化,法兰一端有突出的端盖,值得一提的是新旧款丝杆不通用。

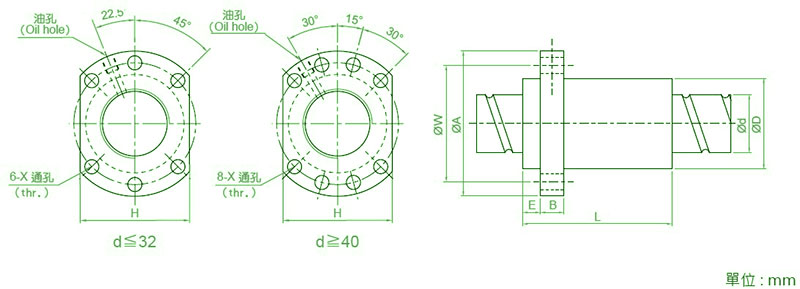

型號

軸徑d

導程I

珠徑Da

                  螺帽尺寸

滾珠螺帽額定負荷

剛性kgf/μm

D

A

E

B

L

W

H

X

Q

n

Ca (kgf)

Coa

(kgf)

SFH01205-2.8

12

5

  2.5

24

40

5

10

30

32

30

4.5

/

2.8x1

661

1316

19



TBI滚珠丝杆SFHR1205的钢珠保持器效果
   1、使用钢珠保持器消除了滚珠之使用TBI滚珠丝杠副在使用时应注意以下事项:滚珠螺母应在有效行程内运动,必要时在行程两端配臵限位,以避免螺母约程脱离丝杠轴而使滚珠脱落。滚珠丝杠副由于传动效率高,不能自锁,在用于垂直方向传动时,如部件重量未加平衡,必须防止传动停止或电机失电后,因部件自重而产生的逆传动。滚珠丝杠副正常作环境温度范围±60℃。
   2、螺母低噪音、运动声音輕: 使用钢珠保持器消除了滚珠之间的碰撞杂讯。此外,由于滚珠是以切线方向排列,来自于滚珠迴圈的碰撞杂讯也已被消除。 丝杆螺母实现长期间无需维修保养的运动滚珠之间的摩擦已被消除,并且由于提供了润滑油袋,油脂的保持性也得到了提高。因而,实现了长期的运行而无需保养(亦即,在长期阶段内无须润滑)。

TBI丝杠SFHR1205生产时候用到的材料
   轴承钢主要用于制造滚动轴承的滚动体和套圈。由于轴承应具备长寿命、高精度、低发热量、高速性、高刚性、低噪音、高耐磨性等特性,因此要求轴承钢应具备:高硬度、均匀硬度、高弹性极限、高接触疲劳强度、必须的韧性、一定的淬透性、在大气的润滑剂中的耐腐蚀性能。
