SFV(高速负载型)

TBI丝杆、高速负载型丝杠、SFV1604

  • 产品品牌:台湾TBI
  • 产品型号:SFV1604
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:53 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI高速负载型丝杠轴直径16mm,导程4mm,螺母循环采用外循环结构,尺寸和负载负荷现对于内循环滚珠螺母要大一倍。

型号:SFVR1604

   TBI高速负载型丝杠轴直径16mm,导程4mm,螺母循环采用外循环结构,尺寸和负载负荷现对于内循环滚珠螺母要大一倍。同时具备高速进给能力,进给速度取决于丝杆导程的大小。

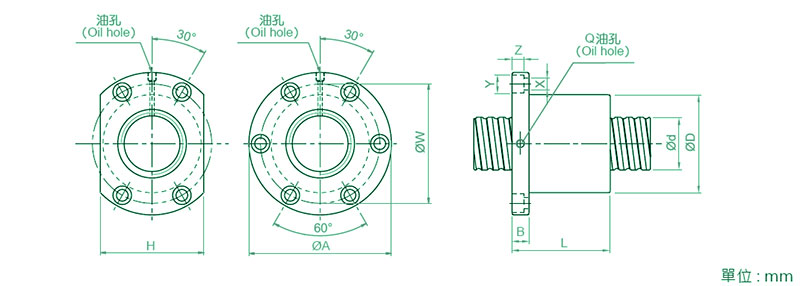

型號

軸徑

d

導程

I

珠徑

Da

                    螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性

kgf/μm

D

A

B

L

W

H

X

Y

Z

Q

n

SFV01604-3.8

16

4

2.381

34

57

11

45

45

34

5.5

9.5

5.5

M6

3.8x1

931

2285

31



如何计算滚珠丝杆的寿命

一、关于滚珠丝杆的寿命

   即使滚珠丝杆在正确的负载下正常安装和润滑,滚珠丝杆表面和滚动元件也会不断施加恒定的压缩应力。力通常集中在表面的浅部分上。结果,由于材料疲劳导致的鳞片破裂(剥落)最终将在表面上发生。

   滚珠丝杆寿命是指在正常条件下使用的状态,由于反复的力而发生剥落,并且不能继续使用。有“生命的寿命”,“功能性生活”,“润滑寿命”,“声学生活”等作为捕捉生命的方式。

   功能寿命边界抖动和旋转速度超过规定值时,通过以使边界超过噪声电平的指定值的润滑剂劣化弹性边界润滑寿命寿命不会发挥润滑性能,每个恒定它告诉你,直到你不符合标准。其中,让我们仔细看看“评级生活”,这是最重要的思维方式之一,即滚珠丝杆寿命计算。



二、滚珠丝杆额定寿命

额定寿命,当移动一组的相同滚珠丝杆单独在相同条件下,被定义的,其中可以在不引起该材料的剥落旋转或以恒定的旋转速度时的滚珠丝杆的90%转总数我会的。

根据JIS等基于滚珠丝杆相关标准制造的高质量滚珠丝杆可以通过应用JIS和ISO等标准来计算额定寿命或额定载荷。

终身计算公式

L 10 [rev] =(C / P)p ×10 6



L 10 h [h] =(C / P)p ×16667 / n



L10:基本额定寿命



C:基本额定动载荷[N]



P:动态等效径向载荷[N]



p:索引⇒滚珠滚珠丝杆:p = 3,滚子滚珠丝杆:p = 10/3



三、基本额定动载荷(C)

基本额定动载荷是一个恒定的径向载荷,允许滚珠丝杆承受100万转的基本额定寿命。为径向滚珠丝杆,外圈固定的内圈旋转的条件下,在止推滚珠丝杆的情况下,的条件下它仍然是滚道环的另一滚珠丝杆圈旋转,如额定寿命的一个为1万转,“不改变方向和尺寸的负载”称为基本动态负载额定值。
