SFY(高Dm-N值)

TBI高速丝杠、高导程螺母、SFY2020

  • 产品品牌:台湾TBI
  • 产品型号:SFY02020
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:155 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI-SFY02020型滚珠丝杠,丝杆直径20mm,导程20mm,此类型属于高DN值滚珠丝杆(DN值:小型10万、中型13万)因此丝杠装在设备上可获得没有无效行程的高速进给。

型号:SFY02020

     TBI-SFY02020型滚珠丝杠,丝杆直径20mm,导程20mm,此类型属于高DN值滚珠丝杆(DN值:小型10万、中型13万)因此丝杠装在设备上可获得没有无效行程的高速进给。

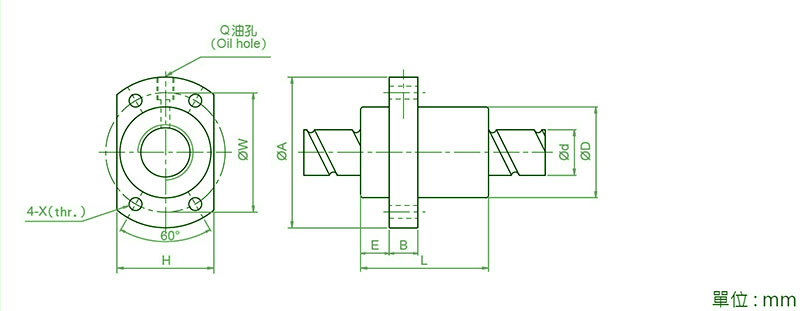

一倍導程公稱型號

軸徑

d

導程

I

珠徑

Da

                    螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性

kgf/μm

D

A

E

B

L

W

H

X

Q

n

SFY02020-3.6

20

20

3.175

39

62

13

10

52

50

41

5.5

M6

1.8x2

1387

3515

37

SFY02020-5.6

20

3.175

39

62

13

10

72

50

41

5.5

M6

2.8x2

2029

5468

56



TBI滚珠丝杆螺母及支撑系统间隙的检测与修理

    当数控机床出现反向误差大、定位精度不稳定、加工有刀痕时,首先要检测丝杆系统有没有间隙。检测的方法有:用百分表配合钢球放在丝杆的一端中心孔中,测量丝杆的轴向窜动,另一块百分表测量工作台移动。正反转动丝杆,观察两块百分表上反映的数值,根据数值不同的变化确认故障部位。

1.丝杆支撑轴承间隙的检测与修理

    如测量丝杆的百分表在丝杆正反向转动时指针没有摆动,说明丝杆没有窜动。如百分表指针摆动,说明丝杆有窜动现象。该百分表最大与最小测量值之差就是丝杆的轴向窜动的数值。这时,我们就要检查支撑轴承的锁紧螺帽是否锁紧、支撑轴承是否已磨损失效、预加负荷轴承垫圈是否合适。

   如果轴承没有问题,只是预加负荷轴承垫圈是不合适的话,只要重新配做预加负荷垫圈就可以了;如果轴承损坏,需要把轴承更换掉,重新配做预加负荷垫圈,再把背帽背紧。

   丝杆轴向窜动大小主要在于支撑轴承预加负荷垫圈的精度。丝杆安装精度最理想的状态是没有正反间隙,支撑轴承还要有0.02mm左右的过盈。

2.滚珠丝杆螺母双螺母产生间隙的检测与维修

  通过检测,如果确认故障不是由于丝杆窜动引起的。那就要考虑是否是丝杆螺母之间产生了间隙,这种情况的检测方法基本与检测丝杆窜动相同。用百分表测量与螺母相连的工作台上, 正反向转动丝杆,检测出丝杆与螺母之间的最大间隙,然后进行调整。
