SFNU

台湾TBI丝杆、SFNU2510、口罩机丝杆配件供应

  • 产品品牌:台湾TBI
  • 产品型号:SFNU2510
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:61 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI强力防尘丝杆SFNU02510-4,直径为25mm,导程为5mm,螺母对称安装孔的距离为51mm。在实际用于机械装置等时由于滚珠的斥力可使丝母部的刚性增强,高寿命。

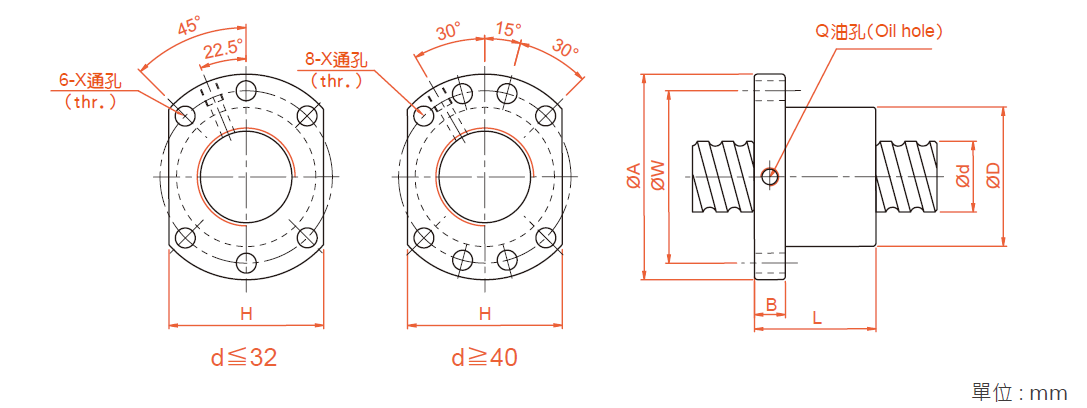

型号:SFNU2510



型號

軸徑

d

導程

I

珠徑

Da

螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性kgf/μm

D

A

B

L

W

H

X

Q

n

SFNU02510-4

25

10

4.762

40

62

12

80

51

48

6.6

M6

1x4

2954

7295

50

台湾TBI滚珠丝杆SFNUR2510的安装方法
   数控机床的进给系统要获得较高的传动刚度,除了加强滚珠丝杆螺母本身的刚度之外,滚珠丝杠正确的安装及其支承的结构刚度也是不可忽视的因素。螺母座及支承座都应具有足够的刚度和精度。通常都适当加大和机床结合部件的接触面积,以提高螺母座的局部刚...
数控机床的进给系统要获得较高的传动刚度,除了加强滚珠丝杆螺母本身的刚度之外,滚珠丝杠正确的安装及其支承的结构刚度也是不可忽视的因素。螺母座及支承座都应具有足够的刚度和精度。通常都适当加大和机床结合部件的接触面积,以提高螺母座的局部刚度和接触强度,
   安装丝杠与螺母主要有两种方法:轴转,螺母不转;或者轴不转,螺母转。后者经常用在长轴的极限临界转速低于想得到的最大转速时,也用在拖板的长度大于行程时。


台湾TBI滚珠丝杠由精密机械零件组装而成。使用时请注意以下几点:

 (1)将滚珠丝杠的螺纹槽淬火并研磨。如果将外部部件压入丝杠轴或螺母的边缘,则滚动凹槽会凹入。因此,在安装零件时,请注意不要对导螺杆或螺母施加过大的力。

 (2)由于滚珠丝杠螺母的环圈部分(循环管,端盖等)从螺母中伸出,因此请注意不要碰撞或碰撞。

  (3)请勿直接在滚珠丝杠上施加径向和扭矩负载。如果施加径向和扭矩负载,则丝杠的寿命会大大降低,或者滚珠丝杠不能平稳运行。

(4)将滚珠丝杠与其他机械零件组装时,请勿从螺丝上拆下螺母。

(5)如果支撑在滚珠丝杠两端的中心轴与螺母的中心不同,则滚珠丝杠会产生过大的摩擦阻力,从而导致扭矩和热量增加。滚珠丝杠过早磨损会大大缩短其使用寿命。因此,有必要在安装过程中校正螺钉的“三点一线”。另外,请确保在安装后旋转螺丝,以使螺母在螺丝的有效行程内移动,以检查是否有异常情况,例如干扰。

(6)由于滚珠丝杠的摩擦力很小,如果未在预拧紧中放置丝杠(微预拧紧是相同的),则螺母会因自重而从螺​​丝上掉下来,因此,垂直使用时要小心。如果螺母从螺丝上脱落,则滚珠也会掉落。此外,还有损坏循环管道和其他球回收部门的风险。如果螺母从螺钉上脱落,请联系售后技术人员。
