TBI丝杆、静音丝杠、SFNU1610

  • 产品品牌:台湾TBI
  • 产品型号:SFNU1610
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:82 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:SFNU01610高速静音滚珠丝杆,直径16mm,导程10mm,在丝杆加工过程中如遇到有变形的丝杆,可采用滚压调直,一般在对工件进行滚压的过程中完成,不仅不会损伤工件的表面,而且使工件外表面受到比较均匀的滚压,不会产生死弯,也易于操作。

型号:SFNU01610

         SFNU01610高速静音滚珠丝杆,直径16mm,导程10mm,在丝杆加工过程中如遇到有变形的丝杆,可采用滚压调直,一般在对工件进行滚压的过程中完成,不仅不会损伤工件的表面,而且使工件外表面受到比较均匀的滚压,不会产生死弯,也易于操作。

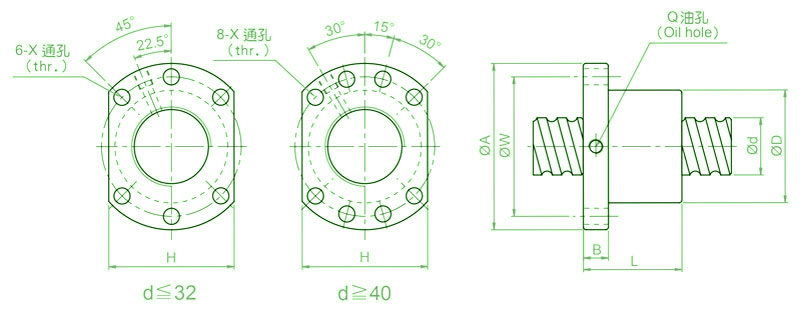

型號

軸徑

d

導程

I

珠徑

Da

             螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性kgf/μm

D

A

B

L

W

H

X

Q

n

SFNU01610-3

16

10

3.175

28

48

10

57

38

40

5.5

M6

1x3

1103

2401

26



  TBI滚珠丝杆高速车削时应注意的问题

“车工怕车杆”。这句话反映出车削细长杆的难度。由于细长轴的特点和技术要求,在高速车削时,易产生振动、多棱、竹节、圆柱度差和弯曲等缺陷。要想顺利地把它车好,必须全面注意工艺中的问题。

(1)机床调整。车床主轴与尾座两中心线的连线与车床大导轨上下左右必须平行,允差应小于0.02mm。

(2)工件安装。在安装时,尽量不要产生过定位,用卡盘装夹一端时,不要超过10mm。

(3)刀具。采用Κr=75°~90°偏刀,注意副后角α′0≤4°~6°,千万不宜大。刀具安装时,应略高于中心。

(4)跟刀架、在安装好后必须进行修整。修整的方法,可采用研、铰、镗等方法,使跟刀架爪与工件接触的弧面R≥工件半径,千万不可小于工件半径,以防止多棱产生。在跟刀架爪调整时,使爪与工件接触即可,不要用力,以防竹节产生。

(5)辅助支承。工件的长径比大于40时,应在车削的过程中,增设辅助支承,以防止工件振动或因离心力的作用,将工件甩弯。切削过程中注意顶尖的调整,以刚顶上工件为宜,不宜紧,并随时进行调整,防止工件热胀变形弯曲。

     对于直径较大长度也较长,又存在几个弯的丝杠,采用挤压调直,效果很好。

(1)工作原理。采用调直工具,在外力的作用下,挤压丝杠牙底表面,使其表面产生塑性变形,向轴向延伸,改变丝杠内部应力状况,而使其变直。
(2)调直方法。先在车床上或平台上,测出丝杠弯曲的位置和方向,然后把弯曲的凹处向上,凸面向下与金属垫板接触。在凹处(200~300)mm范围内,用专用扁铲和用手锤打击丝杠牙底,使丝杠小径的金属变形,而达到调直的目的。在整个调直的过程中,检测弯曲情况,打击扁铲挤压交错进行,直到把丝杠调直。此种方法,简而易行,不仅适用于大小丝杠,而且也适用于轴类毛坯的调直,调直后也不易复原。


TBI高速静音滚珠丝杆型号

SFNU01605-4 SFNU01610-3 SFNU02005-4 SFNU02505-4
SFNU02510-4 SFNU03205-4 SFNU03210-4 SFNU04005-4
SFNU04010-4 SFNU05010-4 SFNU06310-4 SFNU08010-4
