RBBY

TBI旋转丝杆花键、RBBY01616

  • 产品品牌:台湾TBI
  • 产品型号:RBBY01616
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:185 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点: TBI-RBBY01616旋转丝杆花键,轴直径16,丝杆导程16mm,花键母总长50mm,TBI旋转滚珠丝杆花键,丝杆螺母做旋转直线运动,花键母做直线运动,TBI独特的设计和制作工艺 使得花键能和螺母能在一根轴上做不同方向的运动。

型号:RBBY01616

      TBI-RBBY01616旋转丝杆花键,轴直径16,丝杆导程16mm,花键母总长50mm,TBI旋转滚珠丝杆花键,丝杆螺母做旋转直线运动,花键母做直线运动,TBI独特的设计和制作工艺 使得花键能和螺母能在一根轴上做不同方向的运动。

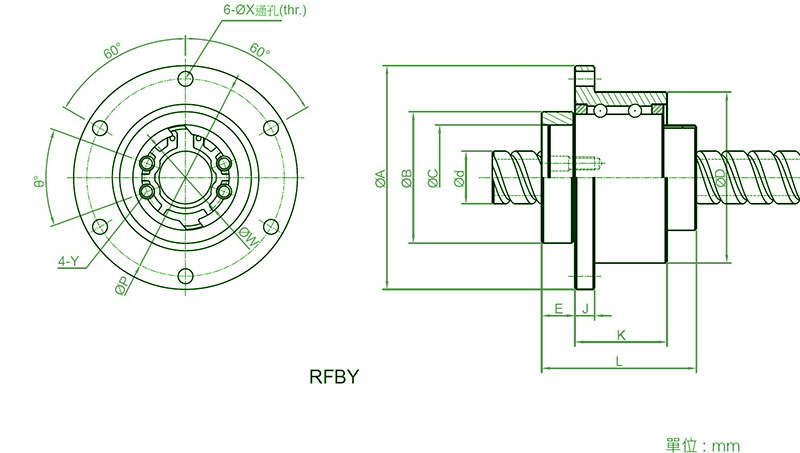

公稱型號



軸徑d



導程I



珠徑Da



珠圈數

支撐軸承額定負荷

               螺帽尺寸

滾珠螺帽額定負荷

Ca

(kgf)

Coa

(kgf)

D

A

B

L

C

E

J

K

P

X

W

Y

θ

Ca

(kgf)

Coa

(kgf)

RBBY01616-1.8

16

16

2.778

1.8x1

750

1593

52 0

-0.007

68

40 0

-0.025

47

32 +0.025

0

10.1

6

28

60

4.5

25

M4

40

591

1275

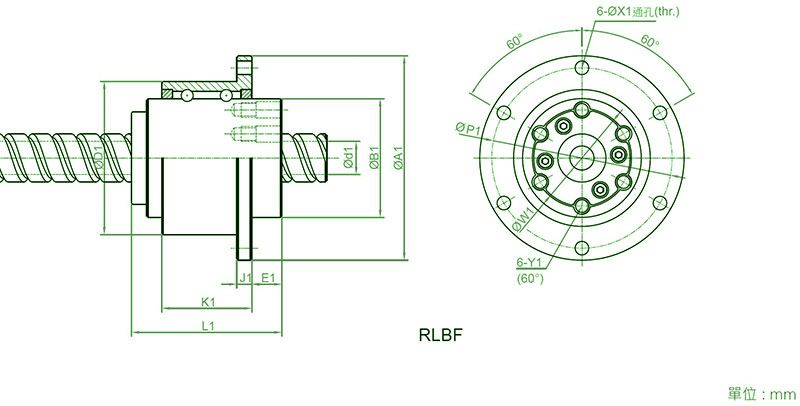

公稱型號

軸徑d

通孔直徑

d1

滾珠列

支撐軸承額定負荷

                  花鍵軸承套尺寸

滾珠花鍵額定負荷

Ca

(kgf)

Coa

(kgf)

   D1

A1

    B1

L1

E1

J1

K1

P1

X1

W1

Y1

Ca

(kgf)

Coa

(kgf)

RBBY01616

16

11

2

746

1597

52 0

-0.007

68

39.5 0

-0.025

50

10

5

30

60

4.5

32

M5

545

849



TBI滚珠丝杆螺母滚珠安装方法

1.需要用到的工具

     需要用到的是假轴,TBI丝杠螺母出厂后自身带的(可以向厂家要的)利用甲轴将螺母里面的钢珠固定住套在丝杆的加工端旋进即可,需要注意的是不要让钢珠掉出或是移位。

2. 安装

     具体方法是这样的,你必须有一个与TBI丝杠滚珠槽直径相同的套筒,丝母用煤油清洗后,在滚珠槽上涂上润滑脂,然后用一个针状物头上抹上一点润滑脂,用针状物上的润滑脂将滚珠逐个粘起放入滚珠槽内,放完后将套筒放入丝母内,用丝杠顶住套筒旋转便可将其旋入,套筒的作用是滚珠丝杆旋入时不会将滚珠挤出。

3.安装好检查

      检查用假轴是最好的。用黄油把珠子固定好,用手或铁条压住珠子;顶住TBI丝杠,旋进丝杠即可。如有珠子被挤出;可退一点丝杠;再把珠子拧进槽里,继续旋进丝杠。反复进行即可完成。



TBI旋转丝杆花键型号

RBBY01616-1.8 RBBY02020-1.8 RBBY02525-1.8 RBBY03232-1.8 RBBY04040-1.8 RBBY05050-1.8
