RBLY

TBI丝杆花键、RBLY01616

  • 产品品牌:台湾TBI
  • 产品型号:RBLY01616
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:81 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI-RBLY01616滚珠丝杆螺母花键,轴径16mm,导程16mm,这里的导程指的是滚珠螺母的运行导程是16mm,并不包括花键,我们都知道花键是没有导程说法的,虽然它们都是做直线传动,区别在于丝杆螺母是旋转运作。

型号:RBLY01616

       TBI-RBLY01616滚珠丝杆螺母花键,轴径16mm,导程16mm,这里的导程指的是滚珠螺母的运行导程是16mm,并不包括花键,我们都知道花键是没有导程说法的,虽然它们都是做直线传动,区别在于丝杆螺母是旋转运作。

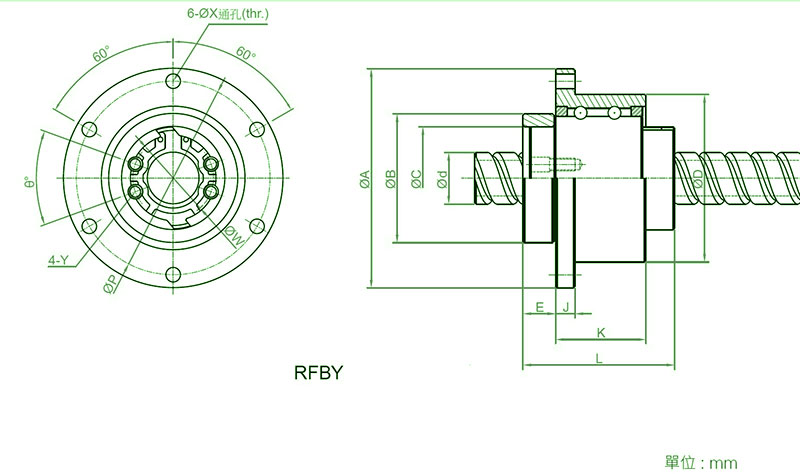

公稱型號

軸徑d

導程I

珠徑Da

珠圈數

支撐軸承

額定負荷

              螺帽尺寸

滾珠螺帽

額定負荷

Ca

(kgf)

Coa

(kgf)

D

A

B

L

C

E

J

K

P

X

W

Y

θ

Ca

(kgf)

Coa

(kgf)

RBLY01616-1.8

16

16

2.778

1.8x1

750

1593

52 0

-0.007

68

40 0

-0.025

47

32 +0.025

0

10.1

6

28

60

4.5

25

M4

40

591

1275



公稱型號

軸徑d

通孔直徑d1

滾珠列

                  花鍵軸承套尺寸

滾珠花鍵

額定負荷

D1

A1

L1

J1

K1

W1

X1

Y1

Z1

Q

Ca

(kgf)

Coa

(kgf)

RBLY01616

16

11

2

     31 0

-0.016

51

50

10

18

40

4.5

8

6

2

545

849



TBI花键轴的精度分类
导向轴根据其精度主要分为:普通级和精密级两类:
普通级和精密级的区别在于螺纹及端面和基准面的垂直度的区别;所采取的加工设备和测量设备都有区别。
二、导向轴的用途分类
导向轴根据用途可分为直线运动用途的线性导向轴、旋转用途的转轴、支柱用途的棒材。
1.用于直线运动用途的轴,常搭配直线轴承、导向轴支座、无油衬套等一起使用。
三、TBI花键轴的应用
1.用于垂直方向上的轻载,短距离,低频率,低速度的导向。
2.用于水平方向的高速,长距离,重负载的高频运动。
3.使用f8公差的未热处理导向轴与无油衬套配合使用,表面镀硬铬适合面接触的滑动。

四、TBI花键轴的耐久度测试
同时选择多家厂商所生产的导向轴,样品条件:
1. 外径  :D12
2. L长度:450mm
3. 材质  :YHD SUJ2/S45C x 公式S45C

试验方法:
使用RBLY01616滚珠丝杆花键
同等条件下施加稳定负载42kgf,滑动行程100mm
测量到无汉承受额定负载为止的滑动距离。



TBI丝杆螺母花键型号

RBLY01616、RBLY02020、RBLY02525、RBLY03232、RBLY04040、RBLY05050
