RFBY

TBI滚珠花键、RFBY01616

  • 产品品牌:台湾TBI
  • 产品型号:RFBY01616
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:151 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI滚珠花键RFBY01616,轴外径16mm,导程16mm,TBI螺帽旋转式滚珠螺杆是在螺帽的外径上装上专用的轴承外套使之运转动作,通过让螺帽旋转或停止的运作,只用一根轴就能够进行2 种(旋转、螺旋)模式的运动。

型号:RFBY01616

  TBI滚珠花键RFBY01616,轴外径16mm,导程16mm,TBI螺帽旋转式滚珠螺杆是在螺帽的外径上装上专用的轴承外套使之运转动作,通过让螺帽旋转或停止的运作,只用一根轴就能够进行2 种(旋转、螺旋)模式的运动。旋转式滚珠花键则是在花键外筒的外径上装上专用的轴承外套,使之运转动作。

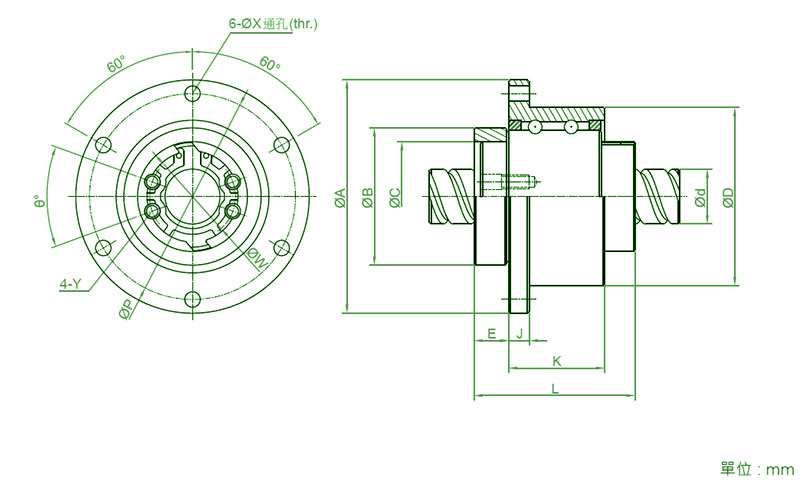

公稱型號

軸徑d

導程I

珠徑Da

珠圈數

支撐軸承額定負荷

                  螺帽尺寸

滾珠螺帽

額定負荷

Ca

(kgf)

Coa

(kgf)

D

A

B

L

C

E

J

K

P

X

W

Y

θ

Ca

(kgf)

Coa

(kgf)

RFBY01616-1.8

16

16

2.778

1.8x1

750

1593

0

52

-0.007

68

 0

40

-0.025

47

+0.025

32

0

10.1

6

28

60

4.5

25

M4

40

591

1275



台湾TBI滚珠丝杠RFBY01616安装时应注意的事项:

   (1)TBI滚珠丝杠RFBY01616必须保持干净及擦拭清洁,不使异物进入螺母内。

   (2)不可任意敲打,并保持外观不碰撞伤。

   (3)安装面的表面修整及清洁要彻底。

   (4)合宜的公差及精确的校正。

   (5)适宜的润滑。

   (6)不可将丝杠与螺母分离。

   (7)最好在丝杠两端加装防撞器,以避免运转超过行程极限而损伤TBI滚珠丝杠。

   (8)使用保护套来保护 TBI丝杆,并且防尘。

   台湾TBI滚珠丝杆以多年来所累积制品技术为基础,从材料、热外理、制造、检查至出货,都是以严谨的品质管理制度来加以管理,因此具有高信赖性。
