RLBF

TBI螺帽旋转滚珠花键、RLBF016

  • 产品品牌:台湾TBI
  • 产品型号:RLBF016
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:53 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI旋转螺母滚珠花键RLBF016,轴直径16mm,花键母两列滚珠数,四列滚珠数的需要轴外径达到25以上才会有配对相应的花键母,TBI滚珠花键配对相应的花键轴,能实现精密传动。

型号:RLBF016

       TBI旋转螺母滚珠花键RLBF016,轴直径16mm,花键母两列滚珠数,四列滚珠数的需要轴外径达到25以上才会有配对相应的花键母,TBI滚珠花键配对相应的花键轴,能实现精密传动。

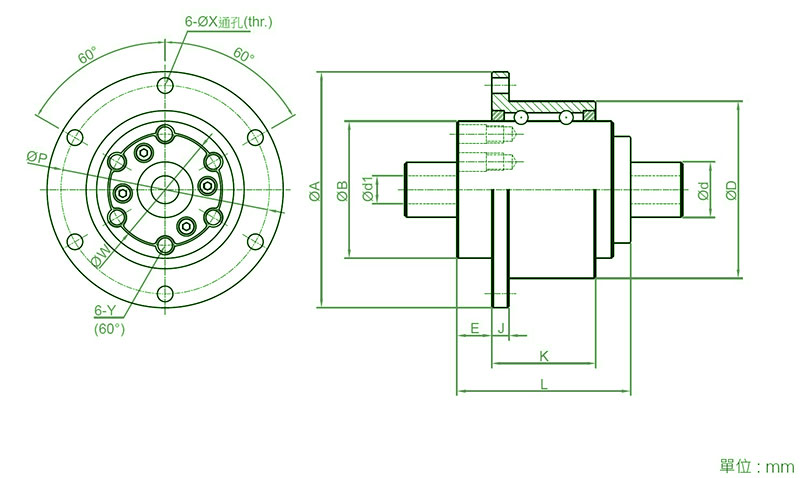

公稱型號



軸徑d

通孔直徑d1



滾珠列

支撐軸承額定負荷

                花鍵軸承套尺寸

滾珠螺帽額定負荷

Ca

(kgf)

Coa

(kgf)

D

A

B

L

E

J

K

P

X

W

Y

Ca

(kgf)

Coa

(kgf)

RLBF016

16

8

2

746

1597

0

52

-0.007

68

 0

39.5

-0.025

50

10

5

30

60

4.5

32

M5

545

849



TBI旋转螺母滚珠丝杆RLBF016的保护措施

   1.轴向间隙的消除。TBI滚珠丝杠副拆装后,为保证反向传动精度和轴向刚度,必须消除轴向间隙。双螺母滚珠丝杠副消除间隙的方法为,利用两个螺母的相对轴向位移,使两个滚珠螺母中的滚珠分别贴紧在螺纹滚道的两个相反的侧面上。用这种方法预紧消除轴向间隙时,应注意预紧力不宜过大,否则会使空载力矩增加,从而降低传动效率。

   2.定期检查支承轴承。应定期检查丝杠支承与床身的连接是否松动,支承轴承是否损坏。如有问题应及时紧固松动部位并更换支承轴承。

   3.安装时,将防护罩的一端连接在滚珠螺母的侧面,另一端固定在滚珠丝杠的支承座上。如果滚珠丝杠副处于隐蔽的位置,则可采用密封圈防护,密封圈装在螺母的两端。


   4. 接触式的弹性密封圈采用耐油橡胶或尼龙制成,其内孔做成与丝杠螺纹滚道相配的形状;接触式密封圈的防尘效果好,但由于存在接触压力,使摩擦力矩略有增加。非接触式密封圈又称迷宫式密封圈,它采用硬质塑料制成,其内孔与丝杠螺纹滚道的形状相反,并稍有间隙,这样可避免摩擦力矩,但防尘效果差。工作中应避免碰击防护装置,防护装置一有损坏应及时更换。



TBI-RLBF系列旋转螺母花键型号
RLBF016 RLBF020 RLBF025 RLBF032 RLBF040 RLBF050
