RLSF

TBI旋转螺母滚珠花键\RLSF016

  • 产品品牌:台湾TBI
  • 产品型号:RLSF016
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:79 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾TBI旋转式RLSF016旋转螺母滚珠花键是根据其外观来命名的在轴的外表有纵向的键槽,套在轴上的旋转件也有对应的键槽,可保持跟轴同步旋转。在旋转的同时,有的还可以在轴上作纵向滑动,如变速箱换档齿轮等。

型号:RLSF016

     台湾TBI旋转式RLSF016旋转螺母滚珠花键是根据其外观来命名的在轴的外表有纵向的键槽,套在轴上的旋转件也有对应的键槽,可保持跟轴同步旋转。在旋转的同时,有的还可以在轴上作纵向滑动,如变速箱换档齿轮等。

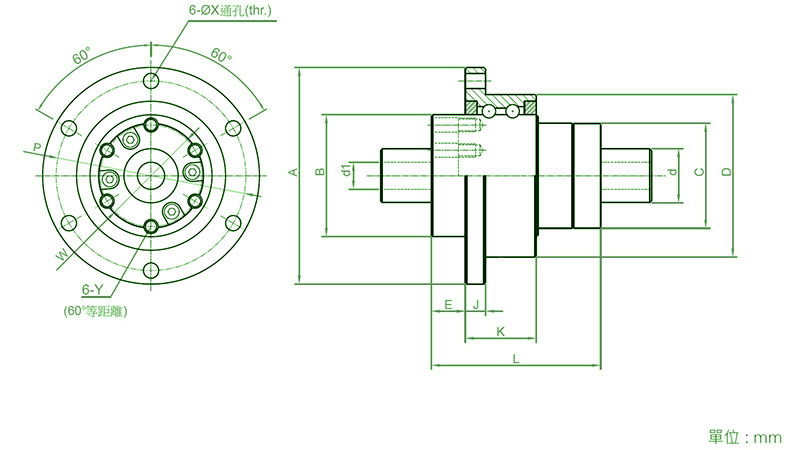

RLSF016规格尺寸表









公稱型號



軸徑d

通孔直徑d1



滾珠列

支撐軸承

額定負荷

花鍵軸承套尺寸

滾珠花鍵額定負荷

Ca

(kgf)

Coa

(kgf)

D

A

B

L

C

E

J

K

P

X

W

Y

Ca

(kgf)

Coa

(kgf)

RLSF016

16

8

2

730

1484

48 -0.009

-0.025

64

36 0

-0.025

50

31

10

6

21

56

4.5

30

M4

545

849



TBI-RLSF016滚珠花键预压与刚性
      预压是以消除旋转方向间隙,提高刚性为目的,事前给滚珠施加负荷。当施加预压时滚珠花键能根据预压的强度消除旋转方向的间隙而增加刚性。当施加旋转扭矩时旋转方向的位移。预压的效果一直保持到预压负荷的2.8倍为止。无预压时相比,相同扭矩时的变位量为1/2,刚性在两倍以上。

     TBI滚珠花键RLSF加工方法 :花键轴的加工方法是有很多的。主要是采用滚切、铣削和磨削等切削加工方法,也可采用冷打、冷轧等塑性变形的加工方法。

     磨削法:用成形砂轮在花键轴磨床上磨削花键齿侧和底径,适用于加工淬硬的RLSF花键轴或精度要求更高的、特别是以内径定心的花键轴。4、冷打法:在专门的机床上进行。对称布置在工件圆周外侧的两个打头,随着工件的分度回转运动和轴向进给作恒定速比的高速旋转,工件每转过1齿,打头上的成形打轮对工件齿槽部锤击1次,在打轮高速、高能运动连续锤击下,工件表面产生塑性变形而成花键。冷打的精度介于铣削和磨削之间,效率比铣削约高5倍左右,冷打还可提高材料利用率.

TBI旋转螺母滚珠花键型号

RLSF016  RLSF020  RLSF025  RLSF032  RLSF040
