RSLY

TBI旋转丝杆花键\RSLY01616

  • 产品品牌:台湾TBI
  • 产品型号:RSLY01616
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:108 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾TBI滚珠丝杆旋转花键RSLY01616,轴直径为16mm,螺杆螺母对称安装孔的距离为56mm,螺杆螺母对称安装孔的距离为40mm。台湾TBI滚珠丝杆由螺杆、螺母、钢球、预压片、反向器、防尘器组成。由于TBI花键轴多齿工作,所以承载能力高,对中性、导向性不错,而其齿根较浅的特点可以使其应力集中小。

型号:RSLY01616
台湾TBI滚珠丝杆旋转花键RSLY01616,轴直径为16mm,螺杆螺母对称安装孔的距离为56mm,螺杆螺母对称安装孔的距离为40mm。TBI滚珠丝杆由螺杆、螺母、钢球、预压片、反向器、防尘器组成。由于TBI花键轴多齿工作,所以承载能力高,对中性、导向性不错,而其齿根较浅的特点可以使其应力集中小。

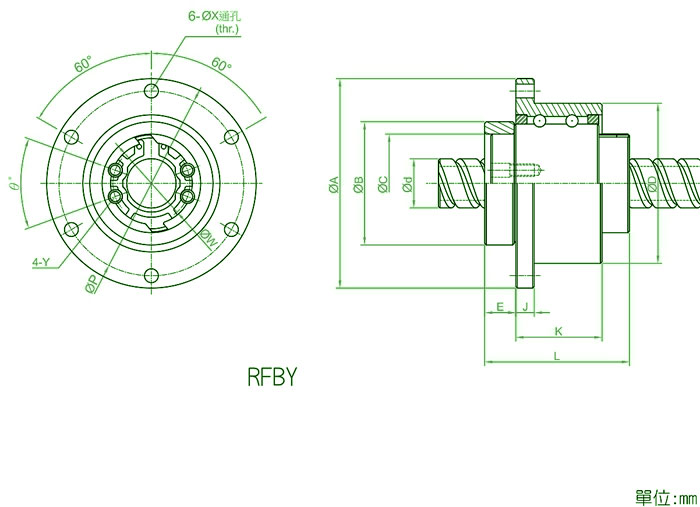

RSLY01616滚珠丝杆尺寸

公稱型號

軸徑 d

導程 I

珠徑 Da

珠圈數

支撐軸承額定負荷

螺帽尺寸

滾珠螺帽額定負荷

Ca
(kgf)

Coa
(kgf)

D

A

B

L

C

E

J

K

P

X

W

Y

Ca
(kgf)

Coa
(kgf)

RSLY01616-1.8

16

16

2.778

1.8x1

730

1484

48 -0.009
-0.025

64

360
-0.025

45

32

10

6

21

56

4.5

25

M4

591

1275

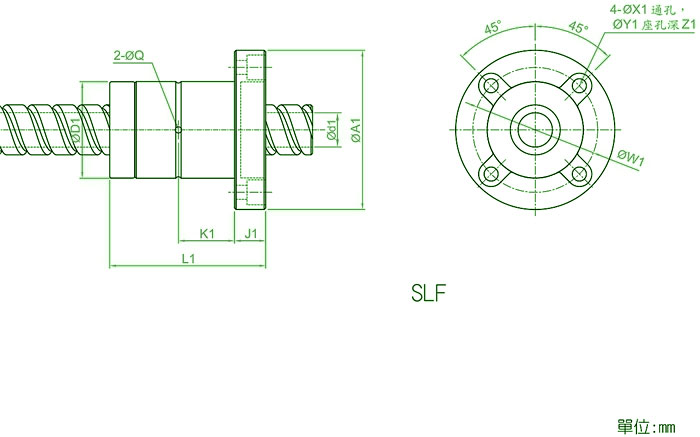

RSLY01616滚珠花键尺寸

公稱型號

軸徑 d

通孔直徑 d1

滾珠列

花鍵軸承套尺寸

滾珠花鍵額定負荷

D1

A1

L1

J1

K1

W1

X1

Y1

Z1

Q

Ca
(kgf)

Coa
(kgf)

RSLY01616

16

11

2

31 0
-0.016

51

50

10

18

40

4.5

8

6

2

545

849


台湾TBI滚珠花键RSLY01616加工方法 :
花键轴的加工方法是有很多的。主要是采用滚切、铣削和磨削等切削加工方法,也可采用冷打、冷轧等塑性变形的加工方法。

   1、滚切法:用TBI花键轴滚刀在花键轴铣床或滚齿机上按展成法加工, 这种方法生产率和精度均高,适用于批量生产。

   2、铣削法:在万能铣床上用专门的成形铣刀直接铣出齿间轮廓,用分度头分齿逐齿铣削;若不用成形铣刀,也可用两把盘铣刀同时铣削一个齿的两侧, 逐齿铣好后再用一把盘铣刀对底径稍作修整。铣削法的生产率和精度都较低,主要用在单件小批生产中加工以外径定心的TBI滚珠花键轴和淬硬前的粗加工。

   3、磨削法:用成形砂轮在花键轴磨床上磨削花键齿侧和底径,适用于加工淬硬的花键轴或精度要求更高的、特别是以内径定心的花键轴。

   4、冷打法:在专门的机床上进行。对称布置在工件圆周外侧的两个打头,随着工件的分度回转运动和轴向进给作恒定速比的高速旋转,工件每转过1齿,打头上的成形打轮对工件齿槽部锤击1次,在打轮高速、高能运动连续锤击下,工件表面产生塑性变形而成花键。冷打的精度介于铣削和磨削之间,效率比铣削约高5倍左右,冷打还可提高材料利用率。

TBI-RSLY系列旋转丝杆花键型号
RSLY01616-1.8 RSLY02020-1.8 RSLY02525-1.8 RSLY03232-1.8 RSLY04040-1.8
