TRC中组装滑轨系列

TBI导轨、中组装滑轨、TRC25VE

  • 产品品牌:台湾TBI
  • 产品型号:TRC25VE
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:162 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI直线导轨,中组装滑轨TRC25VE,组合高度36mm,宽度48mm,滑轨安装孔间距60mm,TBI滚动直线导轨已逐渐为大小公司各种机床所采用它具有良好的导向精度、耐磨性,承载负荷大运动摩擦力小动静摩擦力变化较小等特点。

型号:TRC25VE

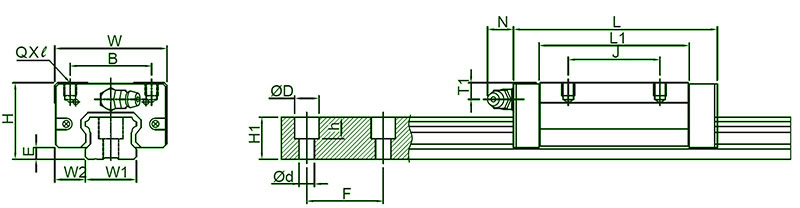

   型 號

組裝規格 (mm)

              滑塊尺寸 (mm)

        滑軌 (mm)

 H

W2

E

W

B

J

L

L1

QXl

T1

油孔

N

W1

H1

ØD

h

Ød

F

TRC25VE

 36

12.5

5.8

48

35

50

110

88

M6X6.5

7.5

M6X1

14

23

20

11

9

7

60


    型 號

額定負載 (kgf)

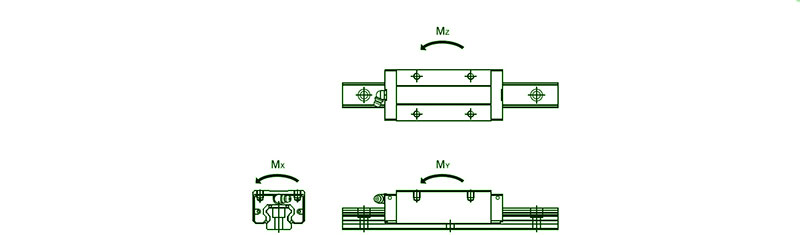

               容許靜力矩

     重量

Mx

(kgf-mm)

My (kgf-mm)

Mz (kgf-mm)

滑塊 (kg)

滑軌(kg/m)

C

Co

單滑塊

單滑塊

雙滑塊

單滑塊

雙滑塊

  TRC25VE

  3248

  6255

72,554

85,112

391,311

85,112

391,311

 0.65

3.17





TBI-TRC25VE直线导轨的安装装配工艺

1.在安装前务必去除安装面上的毛刺、污物,直线导轨上的污物。如直线导轨轨道上涂有防锈油,安装前请洗净后再安装,防锈油除掉后的基准面容易生锈,推荐涂抹粘度低的主轴用润滑油。

2.直线导轨轨道轻轻装在床身上,根据图纸尺寸大致确定安放位置,在床身贴边上配作第一块楔块螺孔。直线导轨轨道基准面贴着床身定位肩面;装入第一块楔块及螺栓,拧紧该块楔块螺栓直线导轨基准面紧贴着床身定位肩面,根据轨道上第一个沉头孔配划出床身安装面上第一个螺孔位置线,松开楔块螺栓,移开直线导轨轨道,并根据所划位置线定出中心白眼孔;根据所定的中心白眼孔钻、攻床身安装螺孔,并用油石刮刀去毛刺,清理干净。

3.直线导轨轨道重新轻轻装在床身上,轨道基准面贴着床身定位肩面;装入第一个装配螺栓使直线导轨轨道与安装面靠紧,在床身贴边上配作其余的楔块螺孔并清理干净;从第一个楔块起每隔两、三个位置装入楔块及其螺栓,拧紧楔块螺栓使直线导轨轨道基准面紧贴着床身定位肩面;再根据轨道上沉头孔的通孔选择直径一致的钻头,用该钻头通过轨道上沉头孔的通孔直接钻出床身安装面上螺孔的中心白眼孔;松开全部楔块螺栓,移开直线导轨轨道,根据所钻的中心白眼孔钻、攻床身安装螺孔,并用油石刮刀去毛刺,清理干净。

4.再次将直线导轨轨道轻轻装在床身上,轨道基准面贴着床身定位肩面;轻轻地拧紧装配螺栓使直线导轨轨道与安装面轻轻地靠紧。依次装上楔块及螺栓,按顺序将楔块螺栓拧紧, 使直线导轨轨道基准面与床身定位肩面紧密相接。

5.使用扭矩扳手,按从中央位置开始向端部按交叉顺序,将装配螺栓按规定的扭矩拧紧。


TBI直线导轨,中组装滑轨TRC25VE,组合高度36mm,宽度48mm,滑轨安装孔间距60mm,TBI滚动直线导轨已逐渐为大小公司各种机床所采用,它具有良好的导向精度、耐磨性,承载负荷大,运动摩擦力小,动静摩擦力变化较小等特点。
