TBI滚珠丝杆的螺母安装步骤

时间:   来源: 本站   浏览量: 164 次

凭借市场上功能最丰富,功能最强大的滚珠丝杠系列之一,TBI全球传动被认为是应对各种线性挑战的最佳选择。这种选择使您有能力应付预算内的大部分线性挑战,但最重要的是。作为滚珠丝杠(包括支撑轴承和其他相关辅助产品)的既定供应商,并提供专业知识以确保工程师为他们的应用选择正确的线性产品。滚珠丝杠设计中的低摩擦力意味着与TBI还提供的丝杠设计相比,机械效率更高。典型的滚珠丝杠的效率可能为90%,而同等尺寸的丝杠则为50%。因此,滚珠丝杠的规格通常是由于应用要求具有超高的传动精度。

最常见的错误之一是在不使用心轴的情况下从螺丝上卸下球形螺母。在这种情况下,所有滚珠都将从滚珠螺母中掉出。 这是因为球形螺母没有前保持架将球保持在适当的位置,某些线性手推车和轴承就是这种情况。在这种情况下,必须订购新的滚珠螺母或使用螺钉完成组装,以确保滚珠螺母具有足够的精度和预紧力。 如果仅更换球形螺母,则可能发生该系统将有不必要的故障。 这使保修失效。

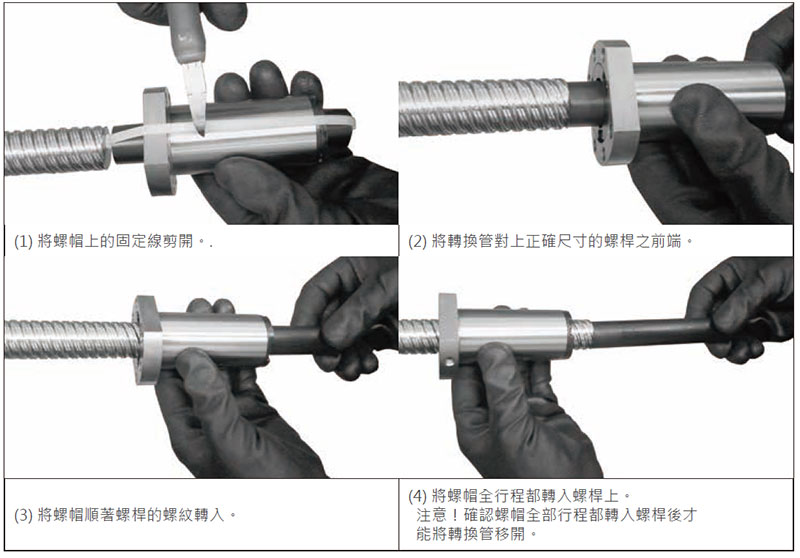

因此,如果您需要将滚珠螺母卸下或拧到滚珠丝杠上,请务必使用套轴和请遵循以下步骤以防止滚珠从组件中掉出:

1)拆下带子。

朝向机器末端的心轴。

图片2将心轴固定在机器末端

3)将滚珠螺母沿螺纹旋转到螺丝中

图片3将球形螺母沿螺纹旋转到螺钉中

4)在卸下心轴之前,请确保已将球形螺母完全插入。

图4卸下心轴之前,确保已将球形螺母完全插入。
