BF螺杆支持端支撑座-方形

TBI丝杆支撑座\螺杆固定座\BF15

  • 产品品牌:台湾TBI
  • 产品型号:BF15
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:251 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI丝杆支撑座BF15基本因素耦合品种;发动机的功率是一个耦合的规格尺寸确定的主要依据,对耦合转矩成正比。必须记得在任何情况下,都是严禁强行安装的。

型号:BF15

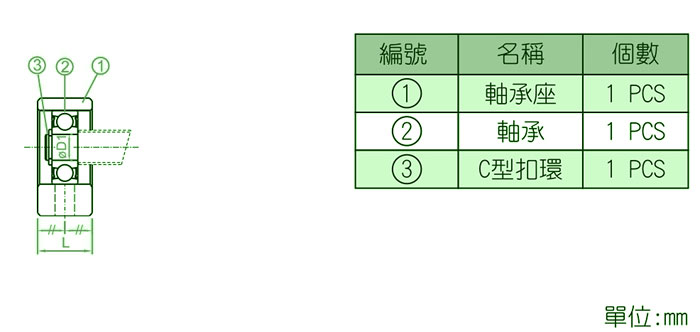

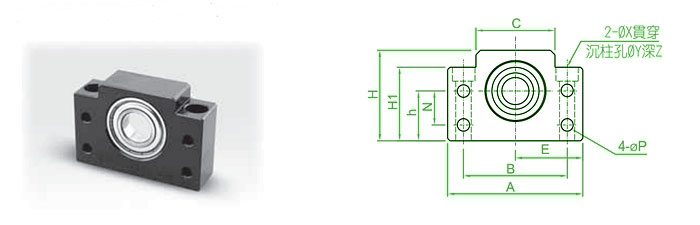

BF系列(螺杆支撑座固定座)


型号

轴径
D1


A

B

C

E

H1

h

H

L

N

M

X

Y

Z

C型扣环

轴承型号

±0.02

±0.02

BF15

15

70

54

40

35

38

28

48

20

18

5.5

6.6

11

6.5

C15

6002ZZ

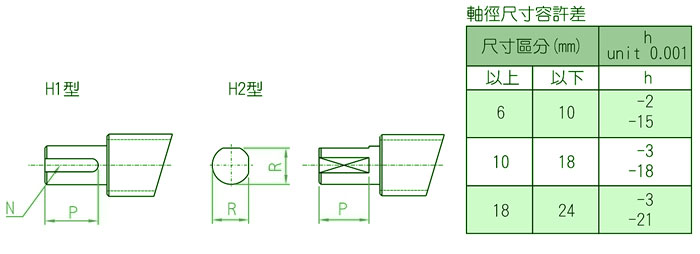

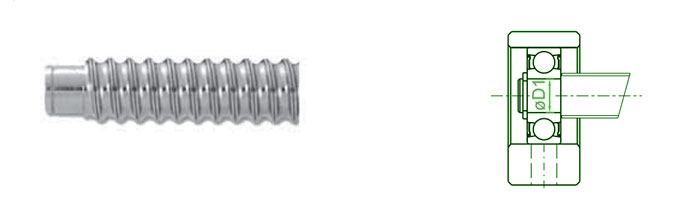

轴端加工尺寸


型号


适用轴杆外径D


D1

E

C型扣环

型号
BF型

A

B

C

BF15

∅18、∅20

15

13

14.3

1.15

10.15

BF15


TBI丝杆支撑座BF15工作台及底座上安装:

    1.使用TBI丝杆支撑BF15座把滚珠螺杆螺帽安装在工作台时,将螺帽插入支座并暂时拧紧。

    2.将固定侧暂时拧紧到TBI丝杠固定座上,且将工作台靠近固定侧支撑单元并对准轴中心,调整工作台使基能平滑移动,以固定侧为基准时,请调整滚珠螺杆螺帽与工作台或支座内之间保持一定间隙,以工作台为基准时,用薄垫片调整、或将螺帽外表面与安装部内面之间,留一定间隙进行调整。

    3.将工作台靠近固定侧支撑单元,并对准轴中心,使工作台往返多次,直到调整至螺帽整个行程都能平滑运动,并暂时将TBI丝杠固定座拧紧在基座上。确认精度及完全拧紧TBI丝杆支撑座用千分表一边测试滚珠螺杆轴端的摆动及轴向间隙,一边按顺序完全拧紧滚珠螺杆的螺帽、 螺帽支座、固定侧、支撑侧。

   TBI丝杆支撑座BF15基本因素耦合品种;发动机的功率是一个耦合的规格尺寸确定的主要依据,对耦合转矩成正比。必须记得在任何情况下,都是严禁强行安装的。
