BF螺杆支持端支撑座-方形

TBI丝杆支撑座、BF10、支持端、标准轴承座

  • 产品品牌:台湾TBI
  • 产品型号:BF10
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:54 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:全球传动TBI滚珠丝杆支撑座,支持端BF10,适用于轴外径12、14、15的丝杆,旧丝杆可根据选用的轴承座型安装尺寸来进行加工,就不用提供加工图纸和样品,大大减少客户的时间和货期。

型号:BF10

    全球传动TBI滚珠丝杆支撑座,支持端BF10,适用于轴外径12、14、15的丝杆,旧丝杆可根据选用的轴承座型安装尺寸来进行加工,就不用提供加工图纸和样品,大大减少客户的时间和货期。

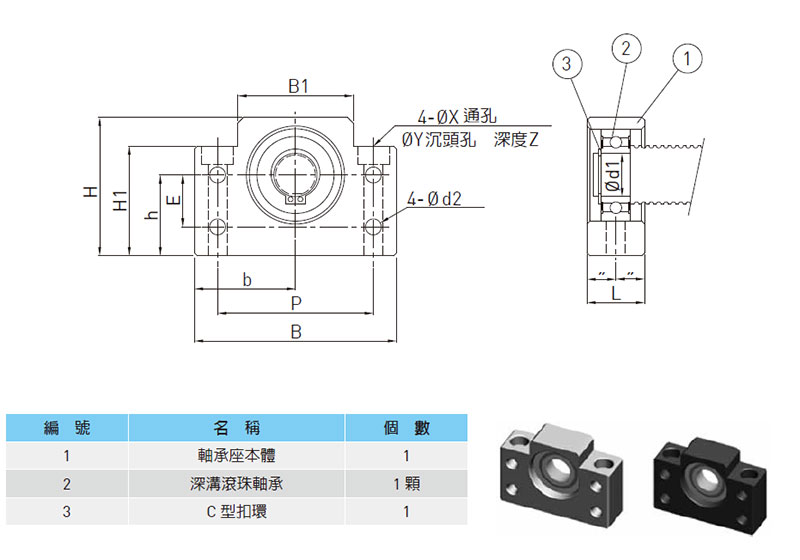

規格

主要尺寸 (mm)

d1

L

B

H

b( 1)

h( 1)

B1

H1

E

P



d2

X

Y

Z

軸承

Bearing

C 型扣環

Snap ring

重量

(kg)

BF10

8

20

60

39

30

22

34

32.5

15

46

5.5

6.6

10.8

5

608ZZ

S08

0.3

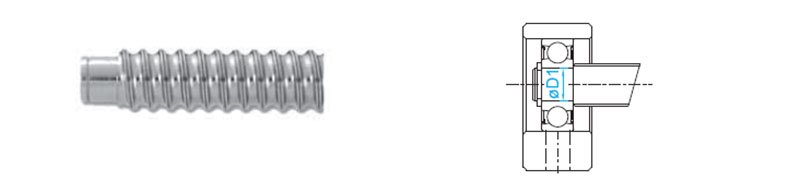

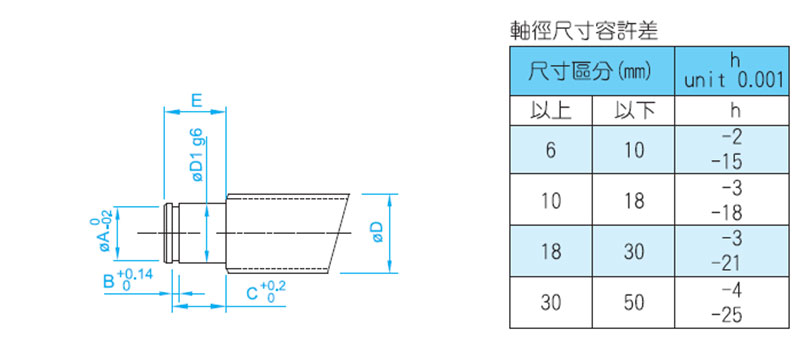

BF10支撑座标准轴端加工尺寸

遗用型虢

通用轴桯外径 D

D1

E

BF-10

012 014 015

8

10

C型 扣喂

BF型

A

B

C

7. 6

0.9

7.9

BF-10



支撑座安装精度确认及锁紧螺丝
1. 量测并调整螺杆固定轴端处之迴转精度,使用板手完全锁紧轴承座之锁定螺帽,并用铜垫片和内六角止付螺丝将
锁定螺帽锁固。
2. 用内六角止付螺丝压紧铜垫片时,为防止鬆弛请将内六角止付螺丝涂上粘结剂后再使用板手锁紧,另外在严酷环
境的条件下使用时,还必须採取措施防止其他零部件的鬆弛,详细情况请与我司技术人员联系。
3. 使用板手依序完全锁紧固定端轴承座之螺栓、滚珠螺杆螺帽上之螺栓,及支撑端轴承座之螺栓。

工作台程基座上的安装:

1、使用支座把滚珠螺杆螺帽安装在工作台时,将螺帽插入支座并暂时拧紧。

2、将固定侧暂时拧紧到基座上。这时,请将工作台靠近固定侧支撑单元并对准轴中心,调整工作台使基能平滑移动。以固定侧为基准时,请调整滚珠螺杆螺帽与工作台或支座内之间保持一定间隙。以工作台为基准时,用薄垫片调整(角型支撑单元用)、或将螺帽外表面与安装部内面之间 留一定间隙(圆型支撑座用)进行调整。

3、将工作台靠近固定侧支撑单元,并对准轴中心,使工作台往返数次,一直调整到螺帽整个行 程都能平滑运动,并暂时将支撑座拧紧在基座上。确认精度及完全拧紧支撑单元用千分表一边测试滚珠螺杆轴端的摆动及轴向间隙,一边按顺序完全拧紧滚珠螺杆的螺帽、 螺帽支座、固定侧、支撑侧。
