EF方型支持端螺杆支撑座

TBI滚珠丝杠支撑座\EF15\丝杆支撑端固定座

  • 产品品牌:台湾TBI
  • 产品型号:EF15
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:180 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI丝杠轴承座EF15的安装方法,一般情况下是轴旋转的情况居多,因此内圈与轴的配合为过赢配合,轴承外圈与轴承室的配合为间隙配合

型号:EF15

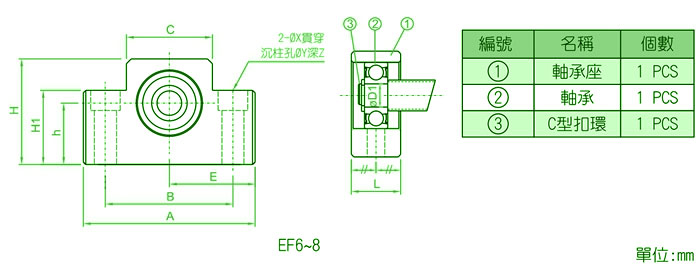

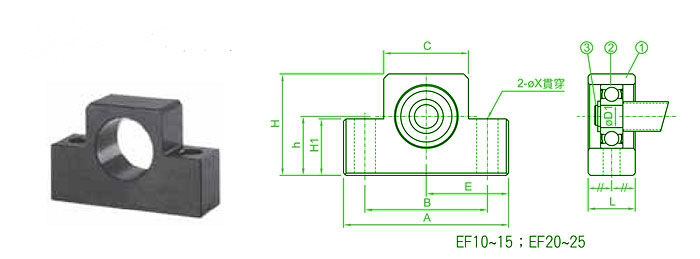

EF系列(螺杆支撑座固定座支持端)



型号
轴径
D1

A

B C E H1 h

H L X Y Z C型扣环 轴承型号
±0.02 ±0.02
EF15 15 80 60 41 40 25 30 49 20 9 - - C15 6002ZZ

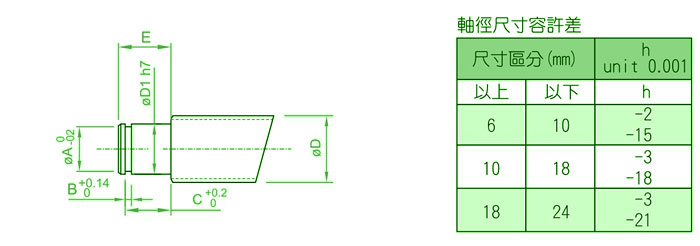

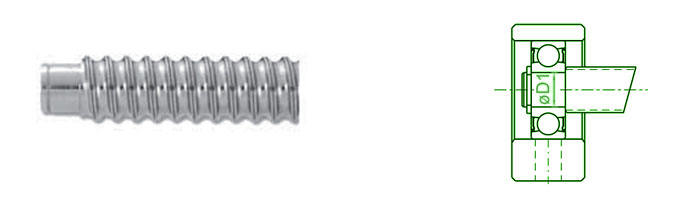

轴端加工尺寸






型号

适用轴杆外径D

D1

E C型扣环 型号
EF型
A B C
EF15 ∅18、∅20 15 13 14.3 1.15 10.15 EF15


 TBI丝杠支撑座EF15的基本结构:

   TBI丝杠轴承座EF15分为滑动轴承和滚动轴承滑动轴承:在滑动摩擦下工作的轴承。滑动轴承工作平稳、可靠、无噪声。
   滑动TBI滚珠丝杆支撑座结构 :滑动轴承一般由轴瓦与轴承座构成。滑动轴承根据它所承受载荷的方向,可分为向心滑动轴承(主要承受径向载荷)和推力滑动轴承(主要承受轴向载荷)。

滑动轴承结构型式:
常用向心滑动轴承的结构形式有整体式和剖分式两种。

   台湾TBI滚珠I丝杠轴承座EF15一般由内圈、外圈、滚动体和保持架组成,其中内圈的作用是与轴相配合,并与轴 一起旋转,外圈作用是与轴承座相配合,起支撑作用,滚动体是借助于保持架均匀的将滚动 体分布在内圈和外圈之间,其形状大小和数量直接影响着滚动轴承的使用性能和寿命,保持架能使滚动体均匀分布,防止滚动球体脱落,引导滚动体旋转起润滑作用。

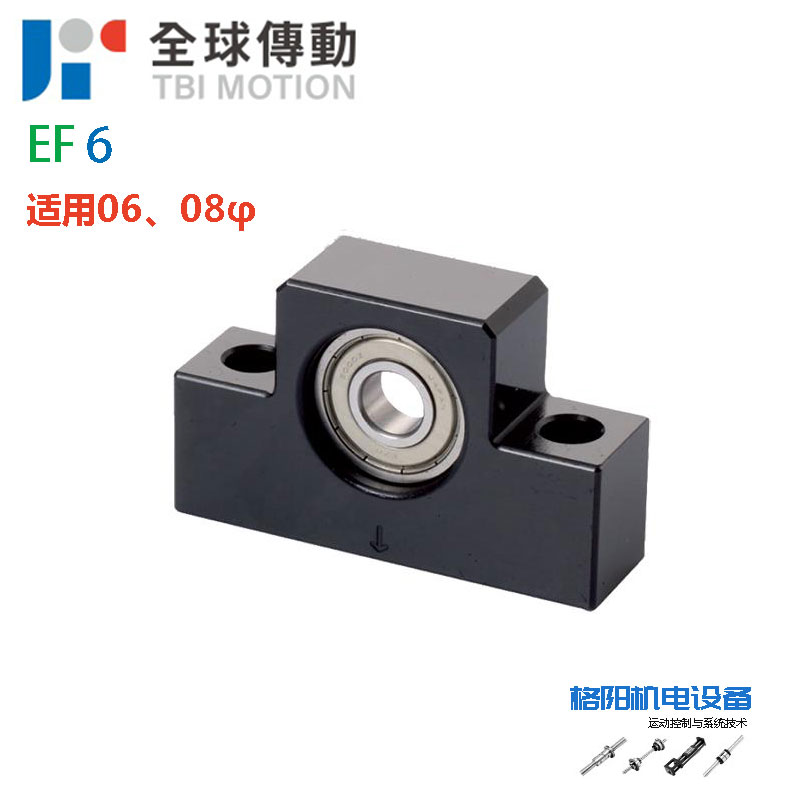

EF系列丝杆支撑座型号
​EF6   EF8  EF10   ​EF12   ​EF15   ​EF20   ​EF25
