EF方型支持端螺杆支撑座

原装TBI丝杆支撑座、EF6、支持端、精密轴承座

  • 产品品牌:台湾TBI
  • 产品型号:EF6
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:147 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI滚珠丝杆支撑座,支持端EF6,是TBI支撑座类型中最小尺寸型号,可用于06、08直径的丝杆,TBI重负荷轴承座使用的轴承为60°接触角之推力型斜角滚珠轴承,由于60°接触角的设计,使重负荷轴承座具有极佳的轴向负载能力及轴向刚性。

型号:EF6

  TBI滚珠丝杆支撑座,支持端EF6,是TBI支撑座类型中最小尺寸型号,可用于06、08直径的丝杆,TBI重负荷轴承座使用的轴承为60°接触角之推力型斜角滚珠轴承,由于60°接触角的设计,使重负荷轴承座具有极佳的轴向负载能力及轴向刚性。

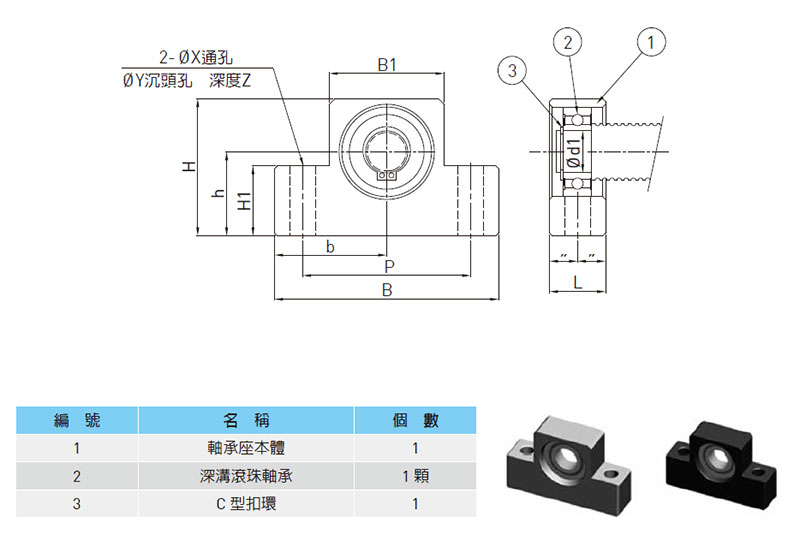

規格

主要尺寸 (mm)

d1

L

B

H

b( 1)

h( 1)

B1

H1

P

X

Y

Z

軸承

Bearing

C 型扣環

Snap ring

重量

(kg)

EF06

6

12

42

25

21

13

18

20

30

5.5

9.5

11

606ZZ

S06

0.1

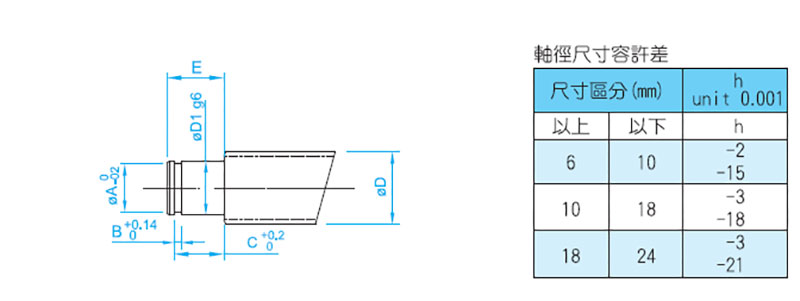

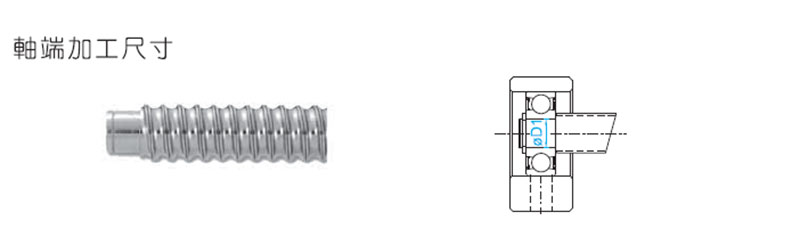

EF06支撑座标准轴端加工尺寸

通用型号

通用轴桯外径 D

D1

E

EF- 6

06 08

6

9

C型 扣环

型号

A

B

C

5.7

0.8

6.8

 EF-6



滚珠丝杆支撑座是连接丝杆和电机的轴承,构造与特长对标准滚珠螺杆库存品的轴端成品,预备了标准化的支撑单元EK、EF型,对一般滚珠螺杆预备了标准的支撑单元BK、BF型。钛浩机械是以回转顶尖、丝杠、轴加工、数控车床加工、刀柄刀杆、夹头接杆为TBI公司的主打产品,品质保障;固定侧的支撑单元装有经预压调整的JIS5级的角接触球轴承。特别是在EK6、8的超小型式中,装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。支撑侧的支撑单元使用深沟球轴承。支撑单元EK、BK型的内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。

滚珠丝杆支撑座的安装:

1、将固定侧安装到螺杆上。

2、将固定侧插入,拧紧锁紧螺帽,用垫块和内六角固定螺栓将其固定。

3、支撑侧轴承用止动环固定到螺杆轴上,并装入支撑侧支撑座。

注1:请勿将支撑单元拆解。

注2:螺杆轴插入支撑单元时,注意请不要将油密封垫片的凸缘球翻。

注3:用内六角固定螺栓压紧垫块时,为防止松弛请将内六角固定螺栓涂上粘结剂後再拧紧。

另外在严酷的条件下使用时,还必须采取措施防止其他零部件的松弛。
