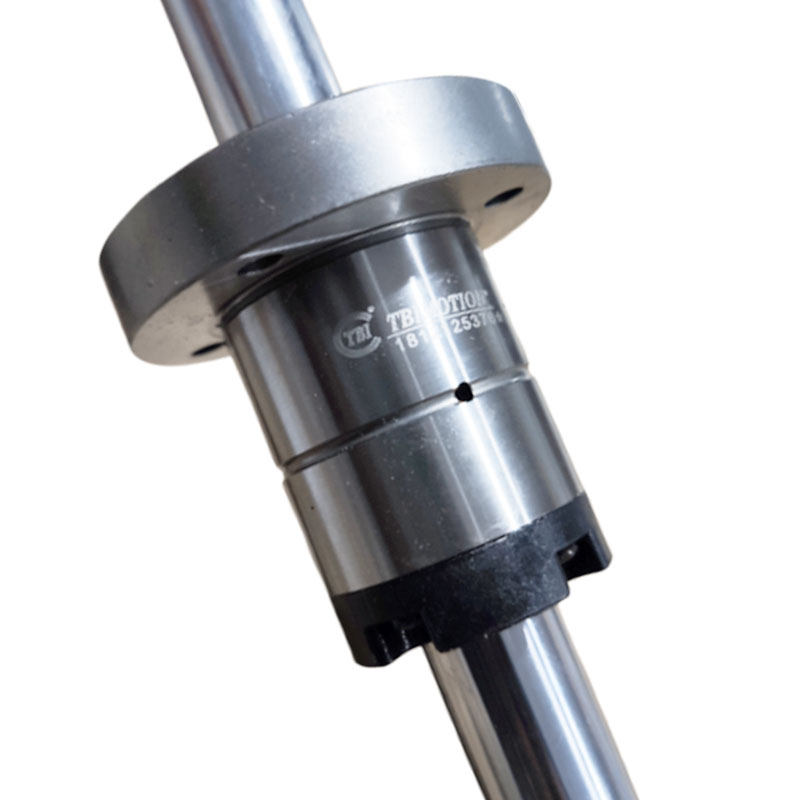

SLF法兰型滚珠花键

台湾TBI滚珠花键、SLF016T2NNS、法兰型滚珠花键、滚珠花键轴.

  • 产品品牌:台湾TBI
  • 产品型号:SLF016T2NNS
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:306 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI滚珠花键利用装在花键轴外筒内的滚珠,在精密研磨的滚动沟槽中,同时进行平滑滚动及传递力矩, 采用独特之接触点设计,具有更大之接触角度(40°) ,除了具有高度之灵敏性外,更能大幅提升负载之能力,适用于振动冲击负荷作用过大、定位精度要求高、以及需要高速运动性能的环境,在这类环境下也能发挥有效的作用。

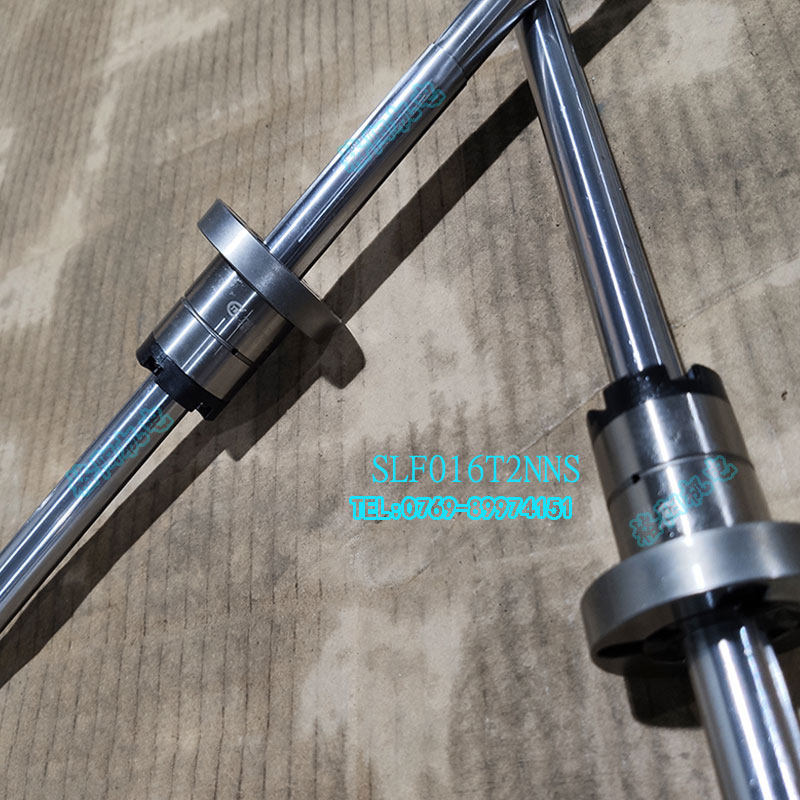

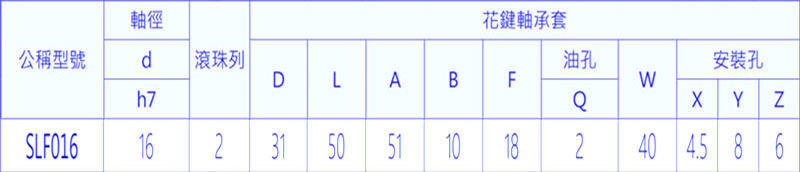

型号:SLF016T2NNS

本公司长期供应TBI滚珠丝杠支撑座应客户所需产品和配套的技术支持。

详情请旺旺咨询------东莞市格阳机电设备有限公司 TEL:0769-89974151/18824524163



TBI滚珠花键是一种滚动导轨花键。这是一款创新型产品,通过滚珠在与轴相连的槽道中的滚动,可实现比使用直线轴套时更大的容许负荷,且可以在进行直线运动的同时传递扭矩。

        TBI滚珠花键利用装在花键轴外筒内的滚珠,在精密研磨的滚动沟槽中,同时进行平滑滚动及传递力矩, 采用独特之接触点设计,具有更大之接触角度(40°) ,除了具有高度之灵敏性外,更能大幅提升负载之能力,适用于振动冲击负荷作用过大、定位精度要求高、以及需要高速运动性能的环境,在这类环境下也能发挥有效的作用。同时,即使代替直线滚珠衬套使用时,因轴径相同的情况下,滚珠花键所具有的额定负荷是线性衬套的十几倍,所以能使设计变得十分小巧,即使在悬臂负荷、力矩等作用的情况下,也可安全使用且具有高耐用性 。



TBI滚珠花键特点:

1.大负荷容量

滚珠的滚动沟槽采精密研磨成型,且采用哥德型40°角接触,因接触角度大,故在径向和扭矩方向都具有很大的负荷容量。

2.旋转方向零间隙

通过采用接触角度为40°的相对2 ~ 4排滚珠列,将花键轴与花键外筒结合,并可透过调整预压方式,使旋转方向的间隙可为零。

3.高度灵敏性

由于钢珠接触点采特殊之设计,除高刚性外更具灵敏性,并可降低能量之浪费。

4.高刚性

由于接触角大,故具有高刚性,并可视情况施加恰当的预压,所以能获得较高的扭矩刚性、力矩刚性。

5.装配简单

由于采用特殊之设计,即使将花键外筒从花键轴脱离,钢珠也不会脱落。故而装配、保养、检查都很容易进行。









用途:一般产业机械、自动化机械

本公司大量低价批发零售供应台湾上银滚珠丝杆,品质保障,原装产品,价格实惠,备有现货,可以来图纸加工,欢迎在线、来电咨询!
