优势特点：SLF020T2滾珠花键轴径20，滚珠列数2，花键轴套全长56，法兰直径58，法兰厚度10.
型号：SLF020T2
滚珠花键是利用装在花键轴外筒内的滚珠，在精密研磨的滚动沟槽中，同时进行平滑滚动及传递力矩，採用独特之接触点设计，具有更大之接触角度 (40° )所以能使设计变得十分小巧，即使在悬臂负荷、力矩等作用的情况下，也可安全使用且具有高耐用性。
SLF020T2利用法兰通过螺栓将外筒固定在支撑座上，因装配简单，最适合用在支撑座上。使用在加工键槽有变形的危险或是支撑座的宽度比较狭小的场合，能完全地防止配合部份产生的旋转方向间隙。
滚珠花键可分为圆法兰 SLF 型、圆筒 SLT 型、方法兰 SOF 型及圆筒 SOT 型四种型式，因轴径
的大小钢珠之接触路径又可分为 2 排 (180° )(SLF/SLT6~20)、(SOT/SOF8~25) 和 4 排 (70° )(SLF/SLT25~50)，并且还可提供空心轴。

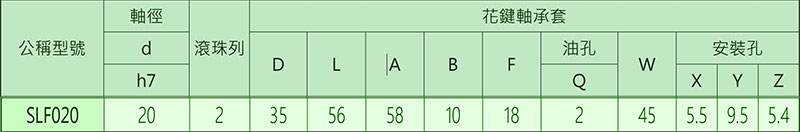

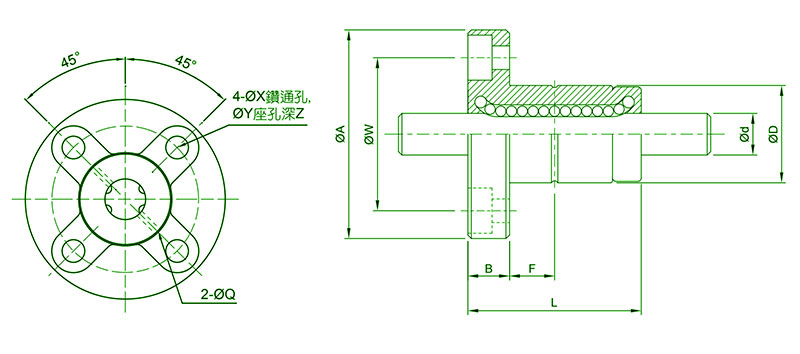

SLF020T2尺寸图
单位：mm

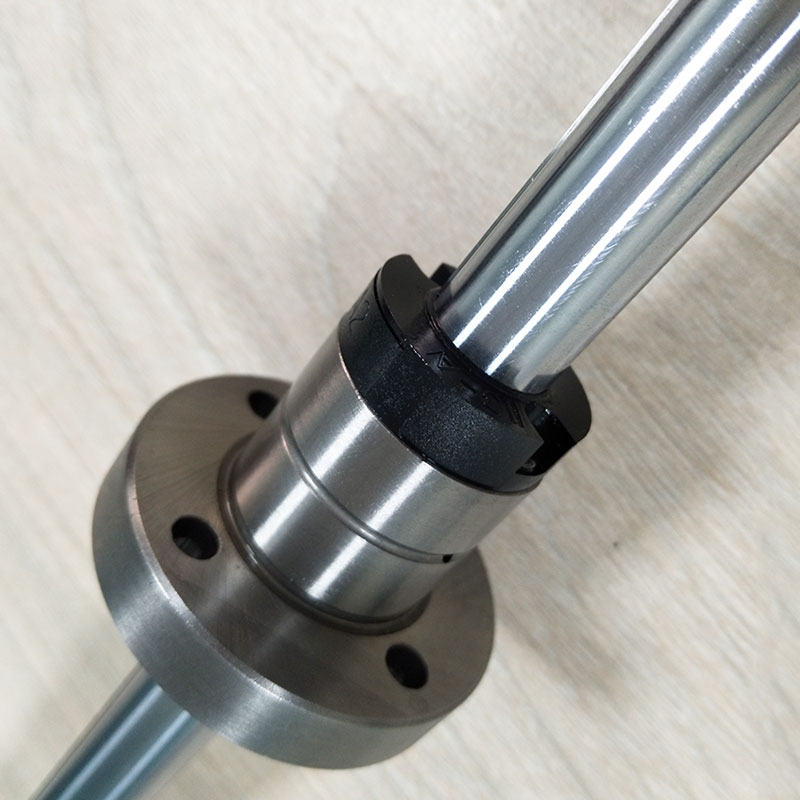

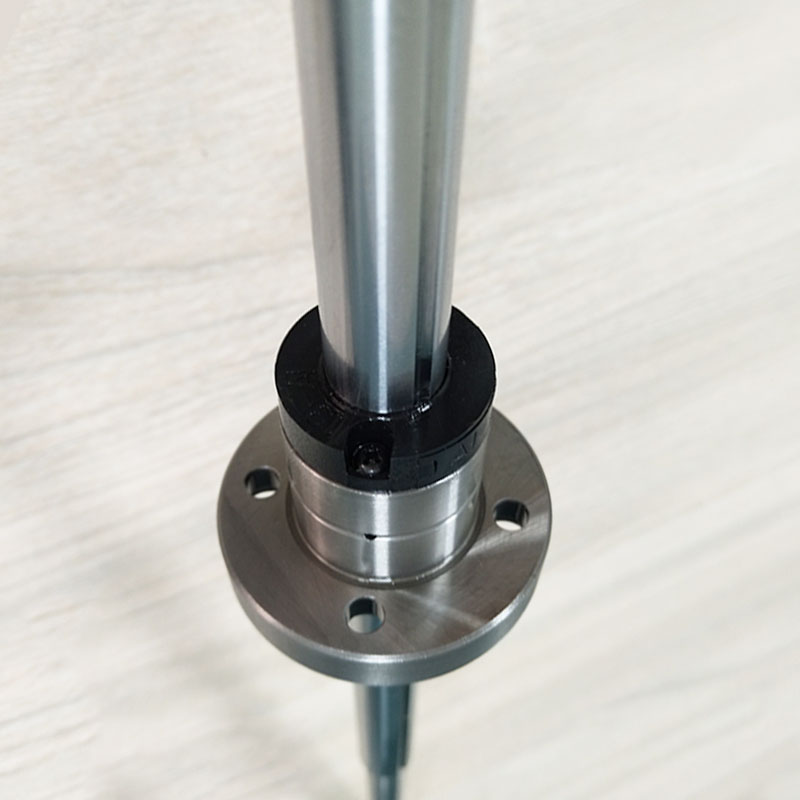

SLF020T2实物图：
滚珠花键的选型流程
1.确定条件
2.选择形式
3.刚性、强度确定
4.预测寿命
5.选择预压
6.确定精度
7.根据使用环境选择类型

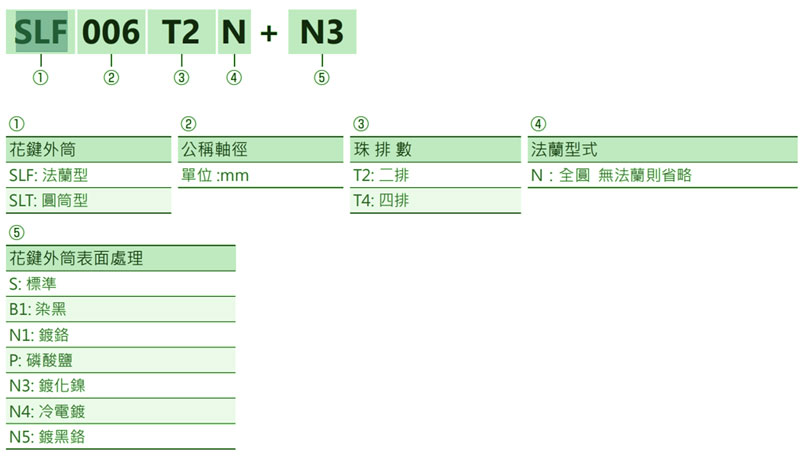

SLF系列公称型号解析
SLF系列常年备货型号
SLF006 SLF008 SLF010 SLF013 SLF016 SLF020 SLF025 SLF030 SLF040 SLF050
