优势特点： 全球传动滚珠花键 SLF020，轴外径20，两条滚珠槽，圆形安装法兰，可提供空心轴和实心轴，花键槽以距离滚珠径较近的形状精密研磨加工而成, 因此轴或者螺丝帽上的转矩满负荷时, 向两个负荷滚珠列中转矩满负荷的方向, 两列均匀受力并传达旋转力。
型号： SLF020
全球传动滚珠花键 SLF020，轴外径20，两条滚珠槽，圆形安装法兰，可提供空心轴和实心轴，花键槽以距离滚珠径较近的形状精密研磨加工而成, 因此轴或者螺丝帽上的转矩满负荷时, 向两个负荷滚珠列中转矩满负荷的方向, 两列均匀受力并传达旋转力。

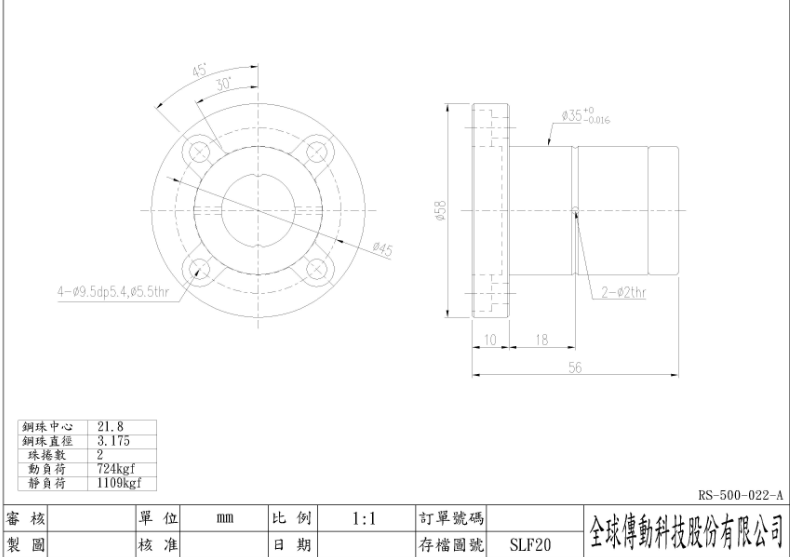

SLF020花键母尺寸图
滚珠花键选定顺序
1.确认使用条件
使用装备,整备结构,安装空间,组装状态,功能要求条件,使用环境。
2.选定类型
考虑到运动条件,负荷大小,刚性,摩擦,组装性选定适宜的类型。
3.选定型号
考虑到安装的空间,负荷等,决定适宜的型号和螺丝帽数量。
4.计算负载负荷
计算出作用于螺丝帽和轴的各个向下方向,横向,力矩等的负载负荷和危险速度,轴的运转等。
5.计算等效负荷
将施加于螺丝帽和轴的各个符合转换为等效负荷计算。
6.计算平均负荷
将施加于螺丝帽和轴的各个负荷以及加减速时的变动负荷转换为平均负荷计算。
7.计算静态安全系数
确认是否符合通过基本额定负荷和最大等效负荷确认的静态安全系数的计算以及使用条件。
8.计算寿命
计算额定负荷以及寿命,确认是否符合使用条件。
9.价差预压量以及间隙
选定符合使用条件的预压量以及间隙。
10.决定精密度等级
决定滚珠花键中要求的运转时或者旋转时的精密度等级。
11.润滑、防尘、表面处理
选定符合环境的润滑油脂,润滑油,特殊润滑油脂等润滑剂。选定防尘用密封垫/为了防锈,低发振等决定进行表面处理。
12.选定完毕
滚珠花键最终配置决定完毕。
TBI圆法兰型滚珠花键型号
SLF006 SLF008 SLF010 SLF013 SLF016 SLF020 SLF025 SLF030 SLF040 SLF050
