BSH

TBI丝杆\圆筒型滚珠螺母\BSHR01205

  • 产品品牌:台湾TBI
  • 产品型号:BSHR01205
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:131 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾TBI圆筒型滚珠丝杆BSHR1205,直径为12mm,导程为5mm,珠径为2.5mm。TBI滚珠丝杠副的防护 滚珠丝杠副和其他滚动摩擦的传动器件一样,应避免硬质灰尘或切屑污物进入,因此必须装有防护装置。

型号:BSHR01205

台湾TBI圆筒型滚珠丝杆BSHR1205,直径为12mm,导程为5mm,珠径为2.5mm。TBI滚珠丝杠副的防护 滚珠丝杠副和其他滚动摩擦的传动器件一样,应避免硬质灰尘或切屑污物进入,因此必须装有防护装置。

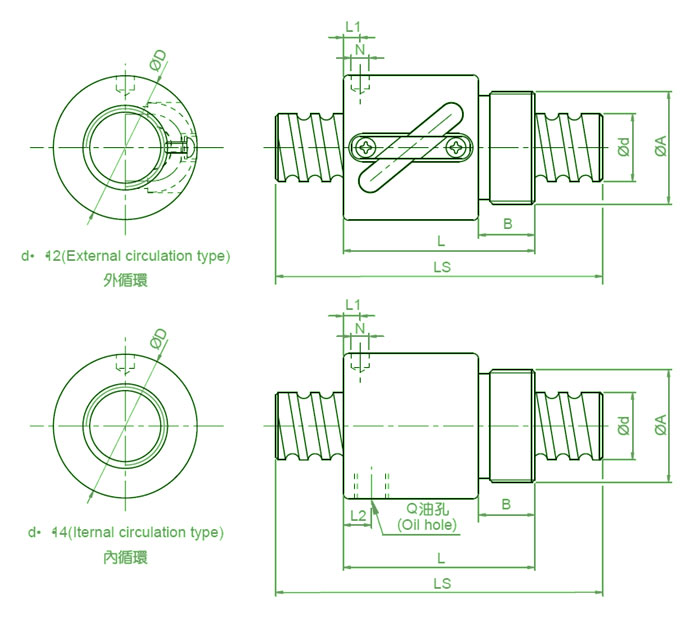

BSHR01205尺寸规格

型号



d




I



Da

螺帽尺寸

动额定
负荷
Ca

静额定
负荷
Coa

刚性
kgf/
μm

D

A

B

L

L1

N

n

BSHR01205-3.5

12

5

2.5

25.5

M20x1P

10

39

16.25

3

3.5x1

801

1644

24



BSHR01205滚珠丝杆维护与保养

     台湾TBI滚珠丝杠的防护 滚珠丝杠副和其他滚动摩擦的传动器件一样,应避免硬质灰尘或切屑污物进入,因此必须装有防护装置。如果滚珠丝杠副在机床上外露,则应采用封闭的防护罩,如采用螺旋弹簧钢带套管、伸缩套管以及折叠式

     安装时将防护罩的一端连接在滚珠螺母的侧面,另一端固定在滚珠丝杠的支承座上。如果滚珠丝杆副处于隐蔽的位置,则可采用密封圈防护,密封圈装在螺母的两端。接触式的弹性密封圈采用耐油橡胶或尼龙制成,其内孔做成与丝杠螺纹滚道相配的形状;接触式密封圈的防尘效果好,但由于存在接触压力,使摩擦力矩略有增加。非接触式密封圈又称迷宫式密封圈,它采用硬质塑料制成,其内孔与TBI滚珠丝杠螺纹滚道的形状相反,并稍有间隙,这样可避免摩擦力矩,但防尘效果差。工作中应避免碰击防护装置,防护装置一有损坏应及时更换。

TBI-BSH系列滚珠丝杆型号
BSHR0082.5-2.5 BSHR01002-3.5 BSHR01004-2.5 BSHR01204-3.5
BSHR01205-3.5 BSHR01404-3 BSHR01604-3 BSHR01605-3
BSHR01610-2 BSHR02005-3 BSHR02505-4 BSHR02510-4
