BSH

TBI丝杆、滚珠丝杠、BSHR082.5

  • 产品品牌:台湾TBI
  • 产品型号:BSHR082.5
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:180 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI滚珠丝杆BSHR082.5,丝杆直径8mm,导程2.5mm,螺母为圆筒形,没有普通螺母的法兰,TBI丝杆螺母每2 ~3个月检查是否有脏污的碎屑混入油脂脏污时,清除旧有油脂并更换新油脂补充週期为每一个月或每100km,注入量为1/2螺帽内部容量。

型号:BSHR082.5

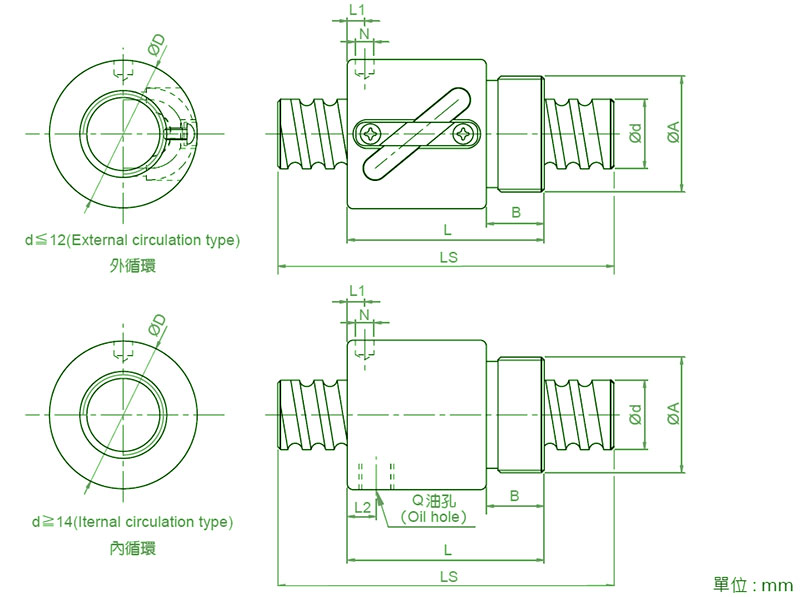

     TBI滚珠丝杆BSHR082.5,丝杆直径8mm,导程2.5mm,螺母为圆筒形,没有普通螺母的法兰,螺母分外循环和内循环两种类型。TBI丝杆螺母每2 ~3个月检查是否有脏污的碎屑混入油脂脏污时,清除旧有油脂并更换新油脂补充週期为每一个月或每100km,注入量为1/2螺帽内部容量。

型號

軸徑

d

導程

I

珠徑

Da

                   螺帽尺寸

動額定負

荷 Ca

靜額定負荷

Coa

剛性

kgf/μm

D

A

B

L

L1

N

L2

Q

n

BSHR0082.5-2.5

8

2.5

1.2

17.5

M15x1P

7.5

23.5

10

3

2.5x1

189

381

11



TBI丝杆预紧的原理
      丝杆预紧一般用于高精密运转条件下的工况场合。从理论上讲,丝杆在零游隙甚至一定程度下的负游隙工况场合运转才最平稳,此时丝杆刚度得到最有效发挥,丝杆运转时的噪音也最低,因此,应尽量保证丝杆在此条件下工作。

      但是考虑到丝杆的安装配合、工作时温度变化所引起的材料变形等因素,丝杆在加工时都是预留有正向游隙的。为了能在高精密运转条件下的工况场合使用,就在丝杆和相关部件安装配合后,采取一定的措施来施加预紧力,通过调整丝杆预压。
TBI滚珠丝杆的传动精度
  小转矩和以传递运动为主的轴系传动,要求丝杆具有较高的传动精度,宜选用金属弹性元件的挠性丝杆。大转矩和传递动力的轴系传动,对传动精度亦有要求,高转速时,应避免选用非金属弹性元件弹性丝杆和可动元件之间有间隙的挠性丝杆,宜选用传动精度高的滚珠丝杆。
