TBI丝杆、一体式螺母、OFI2505

  • 产品品牌:台湾TBI
  • 产品型号:OFI02505
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:123 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI双螺母丝杠OFI2505,轴径25mm,螺距5mm,螺母总长86MM,螺母法兰形式分为双切边和全圆形,小轴径的螺母法兰一般为双切边形,而全圆形状就是大轴径丝杠适用的类型。

型号:OFI02505

  TBI双螺母丝杠OFI2505,轴径25mm,螺距5mm,螺母总长86MM,螺母法兰形式分为双切边和全圆形,小轴径的螺母法兰一般为双切边形,而全圆形状就是大轴径丝杠适用的类型。

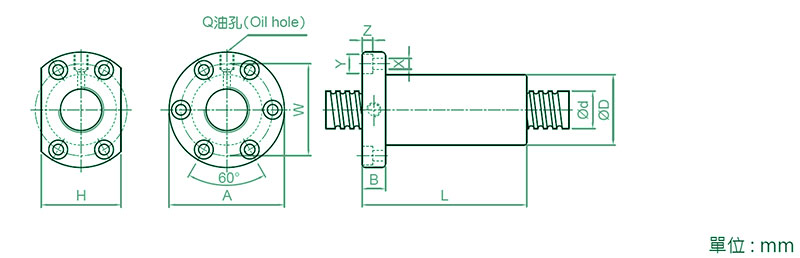

型號

軸徑

d

導程

I

珠徑

Da

              螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性kgf/

μm

D

A

B

L

W

H

X

Y

 Z

Q

n

OFI02505-4

25

5

3.175

40

63

11

86

51

46

5.5

9.5

5.5

M8

1x8

1724

4904

62



   TBI滚珠丝杆又分为防尘滚珠TBI滚珠丝杆,一体式双螺母TBI滚珠丝杆,高速滚珠丝杆,标准型公制轧制级滚珠丝杆,研磨级滚珠丝杆,标准型英制TBI滚珠丝杆以及高速负载型滚珠TBI滚珠丝杆。其中,研磨级滚珠滚珠丝杆采用高硬化材质,钢印TBI制作而成,适用于对精度要求高的特定设备、场合。

单螺母型与双螺母型的比较

   1.单从外形上就能看出双螺母是由两单螺母连接起来,总长度比单螺母长。

   2.单螺母滚珠丝杠是在螺母中央给左右的螺纹以相位差,使轴向间隙达到0以下(预压状态)的错位预压型。与传统的双螺母型(2个螺母之间插入调整片的方式)相比,DIK型既小型轻量又能获得平滑流畅的运动。

   3.单螺母滚珠丝杠的预压调节是根据钢球直径而进行调节的错位预压型,无滚珠丝杠性能中最重要的接触角偏差,从而获得高刚性、平滑的旋转性能和高导程周期误差精度。由于单螺母滚珠丝杠为无需调整片的预压构造,因此螺母全长可变短,从而可实现轻量化•结构紧凑化。

   4.在双螺母中使用调整片,由于调整片的平面度和螺母垂直度的影响导致螺母倾斜,产生接触角的偏差,从而影响到旋转性能,使导程周期误差精度变低。
