TBI丝杆、精密机械丝杠、OFI2005

  • 产品品牌:台湾TBI
  • 产品型号:OFI2005
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:204 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI丝杆OFI2005型轴直径20mm,导程5mm,螺母安装孔间距45mm,螺母形状可根据用户设备安装需求提供全圆形法兰和切边法兰型的螺母,但法兰切边的只有小直径的才有哦,因为到一定大小的直径,考虑到负载问题所以大直径只有全圆螺母,这点需要注意。

型号:OFI2005

    TBI丝杆OFI2005型轴直径20mm,导程5mm,螺母安装孔间距45mm,螺母形状可根据用户设备安装需求提供全圆形法兰和切边法兰型的螺母,但法兰切边的只有小直径的才有哦,因为到一定大小的直径,考虑到负载问题所以大直径只有全圆螺母,这点需要注意。

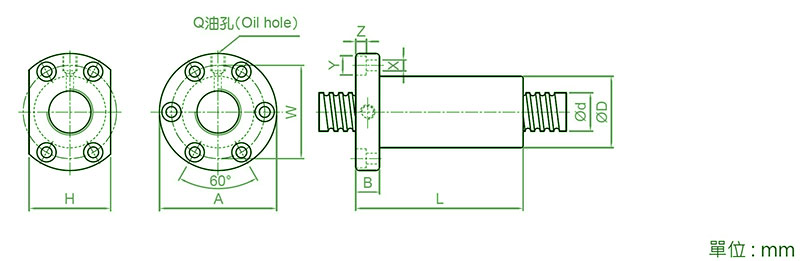

OFI2005尺寸规格表

型號

軸徑

d

導程

I

珠徑

Da

            螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性kgf/

μm

D

A

B

L

W

H

X

Y

Z

Q

n

OFI02005-4

20

5

3.175

34

57

11

85

45

40

5.5

9.5

5.5

M6

1x8

1551

3875

 52



TBI滚珠丝杆OFI2005型号螺母滚珠安装方法

1.需要用到的工具
     需要用到的是假轴,TBI丝杠螺母出厂后自身带的(可以向厂家要的)利用甲轴将螺母里面的钢珠固定住套在丝杆的加工端旋进即可,需要注意的是不要让钢珠掉出或是移位。
2. 安装
     具体方法是这样的,你必须有一个与TBI丝杠滚珠槽直径相同的套筒,丝母用煤油清洗后,在滚珠槽上涂上润滑脂,然后用一个针状物头上抹上一点润滑脂,用针状物上的润滑脂将滚珠逐个粘起放入滚珠槽内,放完后将套筒放入丝母内,用丝杠顶住套筒旋转便可将其旋入,套筒的作用是滚珠丝杆旋入时不会将滚珠挤出。
3.安装好检查
      检查用假轴是最好的。用黄油把珠子固定好,用手或铁条压住珠子;顶住TBI丝杠,旋进丝杠即可。如有珠子被挤出;可退一点丝杠;再把珠子拧进槽里,继续旋进丝杠。反复进行即可完成。


TBI滚珠丝杆OFI系列型号

OFI01605-4 OFI02005-4 OFI02505-4 OFI02510-4 OFI03205-4 OFI03210-4
OFI04005-4 OFI04010-4 OFI05010-4 OFI06310-4 OFI08010-4
