OFV/DFV(高速负载双螺母型)

TBI丝杠、双螺母螺杆、OFV2505、面罩机丝杆

  • 产品品牌:台湾TBI
  • 产品型号:OFV2505
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:168 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI高速双螺母型OFV2505,轴外径25MM,导程5mm,螺母是由两个单螺母连接而成的双螺母,总长96mm,内部循环槽使用的是3.175规格的滚珠,钢球以切线方向掬取的循环结构,提高了螺母循环部的强度。

型号:OFV2505

  TBI高速双螺母型OFV2505,轴外径25MM,导程5mm,螺母是由两个单螺母连接而成的双螺母,总长96mm,内部循环槽使用的是3.175规格的滚珠,钢球以切线方向掬取的循环结构,提高了螺母循环部的强度。适用于连续运作的面罩机

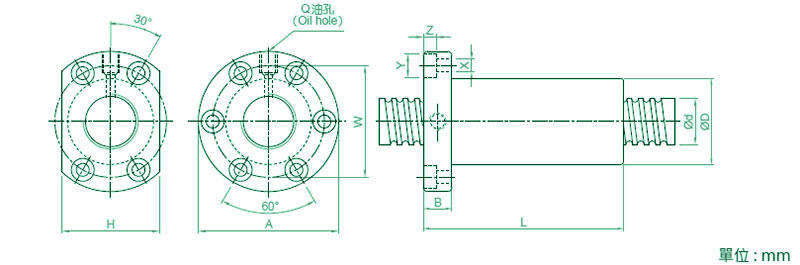

型號

軸徑

d

導程

I

珠徑

Da

螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性kgf/μm

D

A

B

L

W

H

X

Y

Z

Q

n

OFV02505-4.8

25

5

3.175

50

73

11

96

61

52

5.5

9.5

5.5

M8

4.8x2

2017

5884

75



   目前,TBI滚珠丝杆又分为防尘滚珠TBI滚珠丝杆,一体式双螺母TBI滚珠丝杆,高速滚珠丝杆,标准型公制轧制级滚珠丝杆,研磨级滚珠丝杆,标准型英制TBI滚珠丝杆以及高速负载型滚珠TBI滚珠丝杆。其中,研磨级滚珠滚珠丝杆采用高硬化材质,钢印TBI制作而成,适用于对精度要求高的特定设备、场合。

    一体式双螺母TBI滚珠丝杆采用钢材TBI柱塞制作,它是一体式结构,只要一个螺母套筒就能完成拆卸,安装的过程;短型一字槽TBI滚珠丝杆的表面经过硬化处理,拥有紧湊的尺寸,可以侧面装载,整个过程很轻易就能完成。

滚珠丝杆螺母双螺母产生间隙的检测与维修

  通过检测,如果确认故障不是由于丝杆窜动引起的。那就要考虑是否是丝杆螺母之间产生了间隙,这种情况的检测方法基本与检测丝杆窜 动相同。用百分表测量与螺母相连的工作台上, 正反向转动丝杆,检测出丝杆与螺母之间的最大间隙,然后进行调整。

  线间隙调整类型。其中一个螺母的外端有一个法兰。另一个螺母的外端没有法兰,只有一个螺纹,该螺纹从套筒中伸出并由两个圆形螺母固定在适当的位置。当圆螺母旋转时,可以消除轴向间隙,并且可以达到产生预紧力的目的。进行调整,然后用另一个圆形螺母将其锁定。该方法调整方便,在使用过程中可以随时进行调整,但预紧力大小无法精确控制。
