OFV/DFV(高速负载双螺母型)

台湾TBI丝杆\高速双螺母丝杠\DFVR1510

  • 产品品牌:台湾TBI
  • 产品型号:DFVR1510
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:194 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾TBI高速滚珠丝杆DFVR1510丝杆轴15mm,导程10mm,螺母安装孔间距45mm,TBI全球传动公司在滚珠螺母打上贯通孔的螺母外形尺寸与原产品相同,因此可以实现替换现有螺母,这也是很多用户选择使用TBI产品的原因之一。

型号:DFVR1510

台湾TBI高速滚珠丝杆DFVR1510丝杆轴15mm,导程10mm,螺母安装孔间距45mm,TBI全球传动公司在滚珠螺母打上贯通孔的螺母外形尺寸与原产品相同,因此可以实现替换现有螺母,这也是很多用户选择使用TBI产品的原因之一。

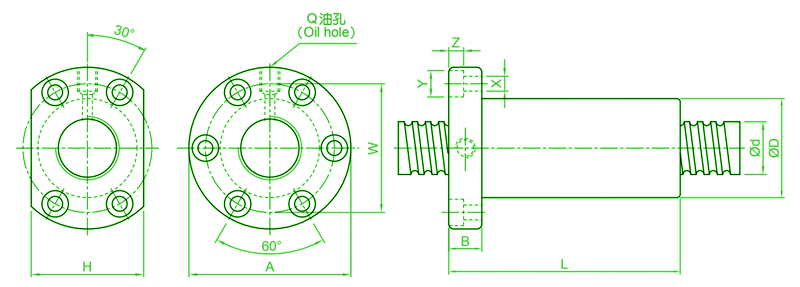

DFVR1510尺寸规格

单位:mm

型號

軸徑
d

導程
I

珠徑
Da

螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性
kgf/μm

D

A

B

L

W

H

X

Y

Z

Q

n

DFV01510-2.7

15

10

3.175

34

58

10

107

45

34

5.5

9.5

5.5

M6

2.7x1

972

2020

30



TBI-DFV01510滚珠丝杆的特殊加工

      台湾TBI开发出了在螺母部分设置冷却机构的滚珠丝杠“螺母冷却滚珠丝杠”。2010年5月开始销售,力争在2012年实现目标的销售额。该公司原来生产过在螺丝部分设置冷却机构的产品。实现螺母冷却后,安装了滚珠丝杠的机床等便可以实现高速化和高精度化。

  台湾TBI为冷却螺母采用了在螺母内打上贯通孔,使冷却液流过的方式。由此,便可以获得与在螺丝轴中打上中空孔进行冷却的“轴芯冷却”方式几乎同等的冷却效果。设置冷却机构的成本方面,螺母冷却方式较低,如果采用螺母冷却方式,便能够以低成本获得与原来同等的冷却效果。另外,通过组合采用螺母冷却方式和轴芯冷却方式,可以获得更出色的冷却效果,进一步实现设备的高速化和高精度化。

  冷却螺母时,有可能会产生预压负荷因螺母的收缩而增加、滚珠丝杠的预压扭矩增大或寿命降低等副作用。为了防止出现这些副作用,新产品通过解析预压负荷变化,采用了即使冷却螺母、预压负荷也不会增加的预压形式。


TBI高速双螺母DFV系列滚珠丝杆型号

DFV01510-2.7 DFV01604-3.8 DFV02004-4.8 DFV02010-2.7 DFV02506-4.8 DFV02508-4.8
DFV02510-2.7 DFV03204-4.8 DFV03206-4.8 DFV03208-4.8 DFV03220-2.7 DFV04020-2.7
DFV05005-4.8 DFV05020-2.7 DFV06320-2.7 DFV08020-4.8 DFV08020-7.6
