OFV/DFV(高速负载双螺母型)

台湾精密丝杠\双螺母滚珠丝杆\OFVR3205

  • 产品品牌:台湾TBI
  • 产品型号:OFVR3205
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:92 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:OFVR3205丝杆直径32mm,导程5mm,螺母总长98mm,螺母安装孔间距71mm,OFV系列双螺母滚珠丝杆,可应用于机床设备X轴,Y轴高速进给的精密滚珠丝杆,并有很不错的负载能力。TBI-OFV滚珠丝杆选型的时候,导程越大,进给速度越快,丝杆轴直径越大,能承受的负载就越大,它们之间的关系是成正比的。

型号:OFVR3205



     OFVR3205丝杆直径32mm,导程5mm,螺母总长98mm,螺母安装孔间距71mm,OFV系列双螺母滚珠丝杆,可应用于机床设备X轴,Y轴高速进给的精密滚珠丝杆,并有很不错的负载能力。TBI-OFV滚珠丝杆选型的时候,导程越大,进给速度越快,丝杆轴直径越大,能承受的负载就越大,它们之间的关系是成正比的。

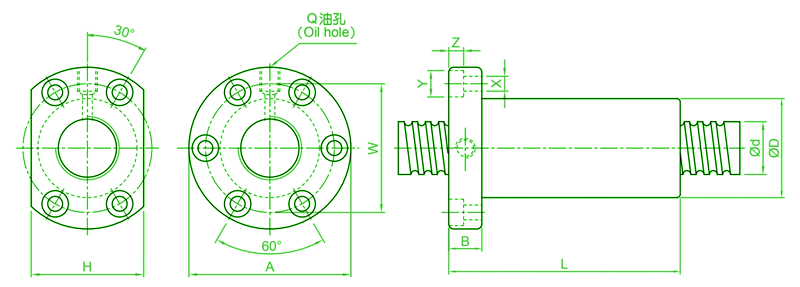

OFVR3205尺寸规格

单位:mm

型號

軸徑
d

導程
I

珠徑
Da

螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性
kgf/μm

D

A

B

L

W

H

X

Y

Z

Q

n

OFVR3205-4.8

32

5

3.175

58

85

12

98

71

64

6.6

11

6.5

M8

4.8x2

2249

7612

90



大型机床滚珠丝杠副的安装

     随着数控机床、加工中心工作精度要求的日益提高,滚珠丝杠副的高精度化成为发展的必然趋势,如TBI的高速静音滚珠丝杠、螺母旋转式滚珠丝杠、转造级滚珠丝杠等等。为了达到机床坐标位置精度的要求,减少丝杠挠度,防止径向和偏置载荷,减少丝杠轴系各环节的升温与热变形,最大限度的减轻伺服电机的传动扭矩,提高机床连续工作的可靠性,我们必须充分以提高滚珠丝杠副在机床上的安装精度。

     滚珠丝杠副的安装方式最常用的通常有:双推—自由方式、双推—支撑方式、双推—双推方式。

     大型卧式加工中心是具有高性能、高刚性、高精度的机电一体化的高效加工设备,是加工各类高精度传动箱体零件及其他大型磨具的理想设备。它的三个坐标方向均采用伺服电机带动滚动丝杠传动,三个坐标方向—X向、Y向、Z向工作行程较大。由于滚珠丝杠副的结构特点,使主机上三个方向滚珠丝杠副的安装成为特别关键的问题。

      按照传统工艺方法,安装滚珠丝杠副一直沿用心棒、定位套将两端支承thk直线轴承座及中间丝母座连接在一起校正,用百分表将心棒轴线与机床导轨找正平行,并且心棒传动自如轻快的方法。这种安装方法在三个坐标方向行程较小的小型数控机床、加工中心上应用较方便。由于心棒与定位套、定位套与两端支承的轴承孔及中间的丝母座孔存在着配合间隙,往往使安装后的支承轴承孔、丝母座孔的同轴度误差较大,造成丝杠挠度增大,径向偏置载荷增加,引起丝杠轴系各环节的温度升高,热变形增大,传动扭矩增大等一系列严重后果,导致伺服电机超载、过热,伺服系统报警,影响机床的正常运行。另外,两端轴承孔与中间丝母做空的实际差值无法准确测量,从而影响进一步的精确调整。对于三个坐标方向行程较大的数控机床、加工中心,由于所需心棒多在1500mm以上,这样长度的心棒加工困难,精度不容易保证,因此无法采用心棒与定位套配合的找正方法进行滚珠丝杠副的安装。



THK-OFV系列双螺母滚珠丝杆型号

OFV01605-4.8 OFV02005-4.8 OFV02505-4.8 OFV03205-4.8 OFV03210-4.8
OFV04005-4.8 OFV04010-4.8 OFV05010-4.8 OFV06310-4.8 OFV08010-4.8
