SFK(微小型)

TBI微型丝杆、SFK0401

  • 产品品牌:台湾TBI
  • 产品型号:SFK0401
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:56 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI-SFK0401微型滚珠丝杆轴直径4mm,导程1mm,滚珠规格0.8mm,由此尺寸数据可以看出,这是TBI尺寸最小的滚珠丝杆,也是制造供应和精度要求最高的。适用于小型设备的滚动传动运作。

型号:SFK0401

     TBI-SFK0401微型滚珠丝杆轴直径4mm,导程1mm,滚珠规格0.8mm,由此尺寸数据可以看出,这是TBI尺寸最小的滚珠丝杆,也是制造供应和精度要求最高的。适用于小型设备的滚动传动运作。

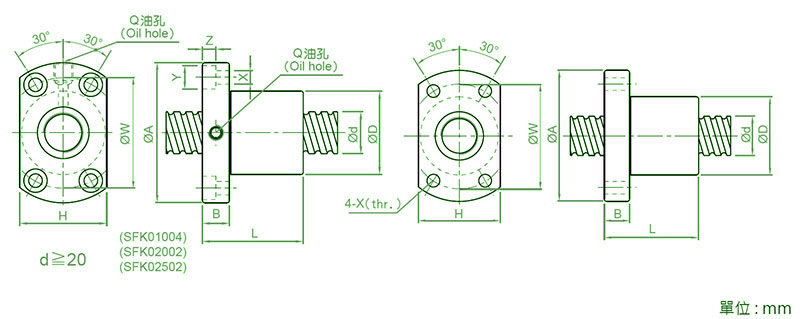

SFK0401微型丝杆规格尺寸

型號

軸徑

d

導程

I

珠徑

Da

               螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性

kgf/μm

D

A

B

L

W

H

X

Y

Z

Q

n

SFK0401

4

1

0.8

10

20

3

12

15

14

2.9

1x2

64

97

5


TBI滚珠丝杆SFK0401的工作原理

   TBI滚珠丝杆SFK0401机构的工作原理与螺母和螺杆之间的传动原理基本相同。当丝杠能够转动而螺母不能转动时.转动丝杠.由于螺母及负载滑块与导向部件(如直线导轨、直线轴承)、连接在一起,所以螺母的转动自由度就被限制了,这样螺母及与其连接在一起的负载滑块只能在导向部件作用下作直线运动。

   当改变电机的转向时,丝杠的转动方向也同时发生改变,螺母及负载滑块将进行反方向的直线运动,所以负载滑块能进行往返直线运动。由于电机可以在需要的位置启动或、停止,所以很容易实现负载滑块的启动或停止,也很容易通过控制电机的同转速度控制负载滑块的直线运动速度。

TBI滚珠丝杠副对滚动轴承的要求,
    主轴和传动轴对滚动轴承的要求的相同点是,滚动轴承都应具有足够的精度和疲劳寿命。但不同点也很突出,TBI滚珠丝杠主要承受轴向载荷,除丝杠自重外,一般无径向载荷。因此,TBI滚珠丝SFK0401滚动轴承的轴向精度和轴向刚度要求较高。进给系统要求运动灵活,对微小位移(丝杠微小转角)响应要灵敏。因此,轴承摩擦力矩应尽量小。滚珠丝杠转速不高,且高速运转时间很短,因而发热不是主要问题。


TBI-SFK系列小型丝杆型号

SFK00401 SFK00601 SFK00801 SFK00802 SFK0082.5 SFK01002 SFK01004 SFK01202
