SFK(微小型)

TBI丝杠、微型丝杆、SFK0601、精密螺母

  • 产品品牌:台湾TBI
  • 产品型号:SFK0601
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:512 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI小型丝杆微导程滚珠导程SFK0601,轴直径6mm,导程1mm,钢球直径0.8mm,螺母法兰安装孔间距18mm,这类型的小型精密丝杆多运用在半导体设备和小型机械,在安装过程中要注意螺母不要超出行程,以防螺母钢球掉落。

型号:SFK0601

     TBI小型丝杆微导程滚珠导程SFK0601,轴直径6mm,导程1mm,钢球直径0.8mm,螺母法兰安装孔间距18mm,这类型的小型精密丝杆多运用在半导体设备和小型机械,在安装过程中要注意螺母不要超出行程,以防螺母钢球掉落。

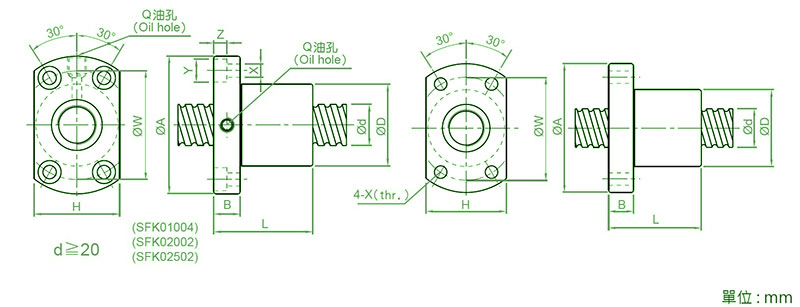

   型號

軸徑

d

導程

I

珠徑

Da

                螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性

kgf/μm

D

A

B

L

W

H

X

Y

Z

Q

n

SFK00601

6

1

0.8

12

24

3.5

15

18

16

3.4

1x3

111

224

9



光栅条可以提高丝杆的定位精度吗?

假设光栅的分辨率是0.1um,滚珠丝杆是0.05mm,如果用光栅控制丝杆停的位置,这样丝杆的定位精度能达到多少?
丝杆用1204,配2个直线导轨,行程150mm,速度500mm分钟,慢就不会过冲。假设其他条件都是理想化的

答:
1.光栅只能提高控制精度,类似使用普通游标卡尺和数显卡尺,精度都是0.02,但使用数显的读错几率会少很多同样对丝杆来说,比如想移动1mm,那么实际移动应为0.95~1.05,假如是0.97,那么在光栅控制下应该再移动0.03,但因为丝杆的误差它走不出0.03的位移

2.丝杠的精度需要靠自身来保证的,光栅只能做为辅助检测。

3.光栅尺是检测精度,同时也作用于实际精度。上边几位说,对实际定位精度没有用。个人理解说法是不对的(除非没有数控系统)。不然,光栅尺作为第二测量,是对实际位置做适当补偿的。但是,丝杠和光栅精度差距大,达不到光栅尺的精度。可以提高私服电机位置环增益,减小误差。

4.光栅尺检测出移动不到位置,会进行补偿移动的,如果和伺服电机配合不好的话,还会出现异响的。



TBI微型滚珠丝杆系列型号

SFK00401 SFK00601 SFK00801 SFK00802 SFK0082.5 SFK01002

SFK01004 SFK01202 SFK01402 SFK01602 SFK02002 SFK02502
