SFK(微小型)

TBI滚珠丝杆、微型丝杠、SFKR1602、C5精度

  • 产品品牌:台湾TBI
  • 产品型号:SFKR1602
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:96 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI滚珠丝杆,精密研磨丝杆SFKR1602,丝杠外径16mm,导程2mm,TBI微型滚珠丝杠的公差很小,因此适用于需要高精度的场合。 滚珠丝杠直径为16mm,其库存有精度C5-C7的丝杠。

型号:SFKR1602

  TBI滚珠丝杆,精密研磨丝杆SFKR1602,丝杠外径16mm,导程2mm,TBI微型滚珠丝杠的公差很小,因此适用于需要高精度的场合。 滚珠丝杠直径为16mm,其库存有精度C5-C7的丝杠。此外,已经完成了端部加工以适合联接件和导向元件,因此您不必费心进行端部加工。 这些滚珠丝杠可随时使用,可快速装机使用。

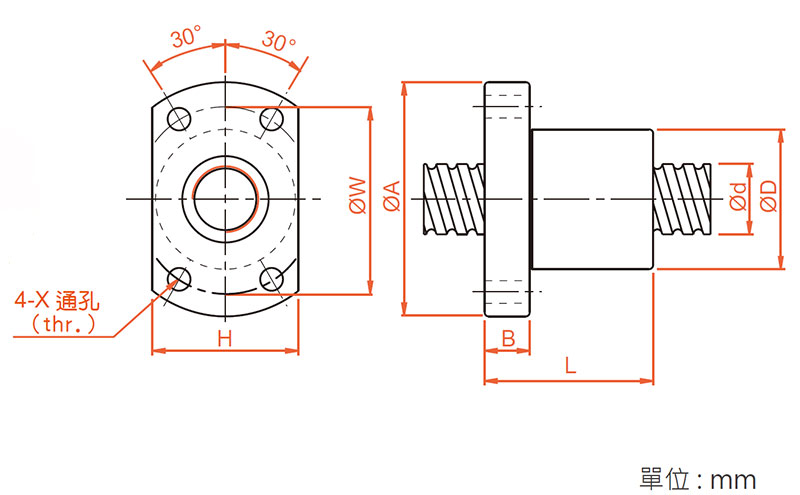

   型號

軸徑

d

導程

I

珠徑

Da

螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性kgf/μm

D

A

B

L

W

H

X

Y

Z

Q

n

SFK01602

16

2

1.2

25

43

10

40

35

29

5.5

M6

1x4

373

1200

26

滚珠丝杠规格
型号:SFKR1602
精度等级:C7/C5滚珠丝杠。
滚珠丝杠的直径:16mm。
球直径:1.2mm。
滚珠丝杠的长度:1500mm。
根据图纸BK12 + BF12 / KP001 + KFL000进行了端部加工。
电机联轴器直径也经过加工以适合10mm ID的联轴器

     滚珠丝杆支撑座是连接丝杆和电机的轴承,构造与特长对标准滚珠螺杆库存品的轴端成品,预备了标准化的支撑单元EK、EF型,对一般滚珠螺杆预备了标准的支撑单元BK、BF型。钛浩机械是以回转顶尖、丝杠、轴加工、数控车床加工、刀柄刀杆、夹头接杆为公司的主打产品,品质保障;固定侧的支撑单元装有经预压调整的JIS5级的角接触球轴承。特别是在EK6、8的超小型式中,装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。支撑侧的支撑单元使用深沟球轴承。支撑单元EK、BK型的内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。
