SFK(微小型)

TBI微导程丝杆、小型丝杠、SFK0801

  • 产品品牌:台湾TBI
  • 产品型号:SFK0801
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:125 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI-SFK0801微型丝杆,杆直径8mm,导程1mm,螺母切边法兰4个安装孔,使用TBI滚珠丝杠时,必须要有足够的润滑,如果润滑不够,将导致摩擦和磨损的增加,造成故障或寿命缩短等。润滑不良可同时引起数控机床多种进给运动的误差。

型号:SFK0801

       TBI-SFK0801微型丝杆,杆直径8mm,导程1mm,螺母切边法兰4个安装孔,使用TBI滚珠丝杠时,必须要有足够的润滑,如果润滑不够,将导致摩擦和磨损的增加,造成故障或寿命缩短等。润滑不良可同时引起数控机床多种进给运动的误差。

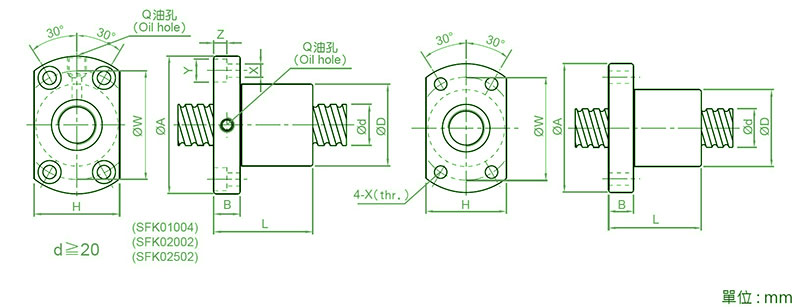

规格尺寸表

型號

軸徑

d

導程

I

珠徑

Da

              螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性

kgf/μm

D

A

B

L

W

H

X

Y

Z

Q

n

SFK00801

8

1

0.8

14

27

4

16

21

18

3.4

1x4

161

403

14



        对于丝杠引起故障如何进行处理呢,下面我们来对它进行一下分析和总结,以确定我们的维修思路。滚珠丝杠副常见的故障会引起数控机床产生进给运动误差,而进给运动误差表现在由滚珠丝杠副的工作状况上,反映为噪声过大、运动不灵活。下面就这两种故障现象进行简要分析。
  (1)故障现象1——滚珠丝杠副噪声过大
  (2)故障现象2——滚珠丝杠运动不灵活
  下面我们再来看两个实例:

  1.一台VMC850(FANUC 0M-D系统)加工中心,在工作中发现Y轴加工尺寸老是不稳定,偶而还会出现409#报警。经检查发现Y轴丝杠锁紧螺母松动,打紧后重新安装,试加工,不再出现409#报警,但加工尺寸还是不太稳定,再次检查Y轴丝杠,没有发现什么问题,将其从机床上取下,用手转动螺母副,发现螺母副间隙过大,明显看到有晃动现象。分析原因并再次检查丝杠润滑系统,发现润滑油管断裂,不能有效进行润滑,更换油管及丝杠,重新安装,故障排除。

  2.一台VM85(FANUC 0I)加工中心,X轴在工作中出现噪音大,经检查发现轴承座密封损坏导致丝杠轴承锈蚀,需更换轴承,工作人员进更换,但更换后试机,发现X轴运动到原点附近就出现过热报警并伴随有嗡嗡声音,检查参数未发现什么问题,对刚才更换过程进重新检查,发现工作人员在更换轴承时,无意将远端轴承座上下调换了方向,因为轴承座方向不同时它的高低不同,致使轴承座与丝杠不同轴,螺母副远离该轴承座时丝杠尚能转动,当靠近这个位置时因不同轴致使丝杠受力过大,从而产生报警。重新安装轴承座后,故障排除由上面的分析及实例可以看出,丝杠的故障均由于维护保养不到位引起的。


TBI微导程滚珠丝杆型号

SFK00401 SFK00601 SFK00801 SFK00802 SFK0082.5 SFK01002
