TRS低组装滑轨系列

TBI导轨、低组装滑块、TRS15VN

  • 产品品牌:台湾TBI
  • 产品型号:TRS15VN
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:499 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI直线导轨TRS15VN,滑块宽34mm,高20.8mm,滑轨高13mm,TRS系列低组装导轨,滑块分两种类型,一种为两个安装孔的短型滑块,另一种则是四个安装孔的滑块,两种滑块形状不同,所承载的负荷也会有变化,选型时需按照设备需求来选择。

型号:TRS15VN

      TBI直线导轨TRS15VN,滑块宽34mm,高20.8mm,滑轨高13mm,TRS系列低组装导轨,滑块分两种类型,一种为两个安装孔的短型滑块,另一种则是四个安装孔的滑块,两种滑块形状不同,所承载的负荷也会有变化,选型时需按照设备需求来选择。

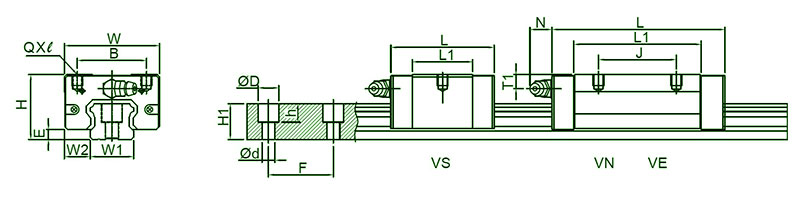

型 號

組裝規格(mm)

              滑塊尺寸 (mm)

         滑軌 (mm)

H

W2

E

W

B

J

L

L1

QXl

T1

油孔

N

W1

H1

ØD

h

Ød

F

TRS15VS

24

9.5

3.2

34

26



40.3

22.9

M4X5

5.5

M4X0.7

7

15

13

7.5

6

4.5

60

TRS15VN

26

56.9

39.5

型 號

 額定負載(kgf)

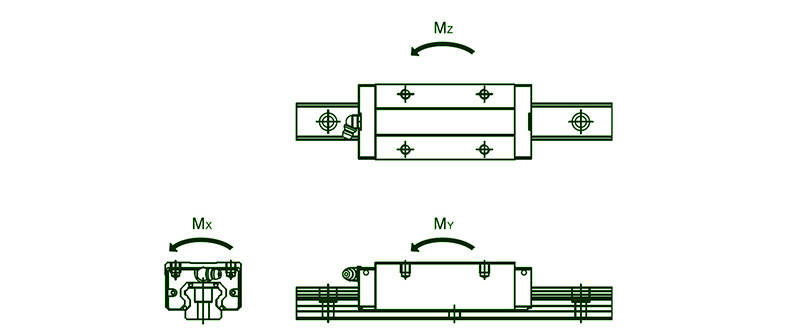

               容許靜力矩

     重量

Mx

(kgf-mm)

     My (kgf-mm)

     Mz (kgf-mm)

滑塊 (kg)

滑軌(kg/m)

C

Co

單滑塊

單滑塊

雙滑塊

單滑塊

雙滑塊

TRS15VS

908

1471

10,957

6,420

33,531

6,420

33,531

0.09

1.32

TRS15VN

1206

2206

16,436

14,884

70,960

14,884

70,960

0.15



TBI直线导轨润滑
   当使用直线运动系统时,必须提供良好的润滑。如果无润滑状态下使用,滚动部分就会更快地磨损,因而其使用寿命会缩短。
润滑剂具有如下功效∶
(1) 降低各运动部件之间的摩擦,从而可防止烧伤及减少磨损。
(2) 在滚动面上形成油膜以减少作用于表面的应力,并延长滚动疲劳寿命。
(3) 将油膜覆盖于金属表面以防止生锈。

为充分发挥TBI导轨的功能,请根据使用条件进行润滑。
安装方式为水平使用以外的情况时润滑剂可能会有难以输送到滚动面上的情况。
安装方式以及油嘴•配管接头在TBI滑块上的安装位置请务必联系我司。安装方式请参考 A1-12 ,润滑请参照 A24-2 。
此外,即使是带有密封垫片的LM滚动导轨,其内部的润滑剂也会在运行中逐渐渗漏出去。 因此需要根据使用条件,以适当的时间间隔来补给油脂。

台湾TBI直线运动系统有必要选择能够满足使用环境要求的材质。为了能够在要求耐蚀性的环境中使用,某些直线运动系统可以使用马氏体不锈钢。
