TRS低组装滑轨系列

TBI低组装导轨、法兰安装滑块、TRS20FN

  • 产品品牌:台湾TBI
  • 产品型号:TRS20FN
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:101 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI直线导轨,低组装滑块,TRS20FN,组合高度28mm,比高组装系列要低,这类型的导轨主要为低安装设备而提供设计的导轨,TBI之所以能满足多类型的设备的安装,是因为TBI导轨类型繁多,但始终以客户设备的安装为主。

型号:TRS20FN

       TBI直线导轨,低组装滑块,TRS20FN,组合高度28mm,比高组装系列要低,这类型的导轨主要为低安装设备而提供设计的导轨,TBI之所以能满足多类型的设备的安装,是因为TBI导轨类型繁多,但始终以客户设备的安装为主。

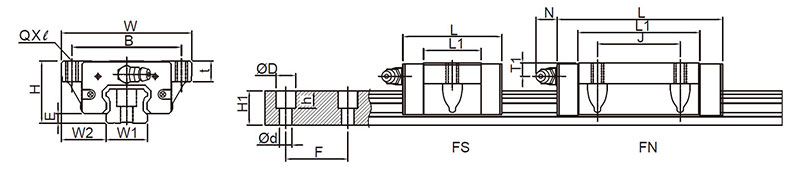

型 號

組裝規格 (mm)

           滑塊尺寸 (mm)

滑軌 (mm)

H

W2

E

W

B

J

t

L

L1

QXl

T1

油孔

N

W1

H1

ØD

h

Ød

F

TRS20FS

28

19.5

4.6

59

49



9

49.4

27.8

M6X9

4.5

M6X1

14

20

16.5

9.5

8.5

6

60

TRS20FN

32

68.3

46.7

型 號

額定負載(kgf)

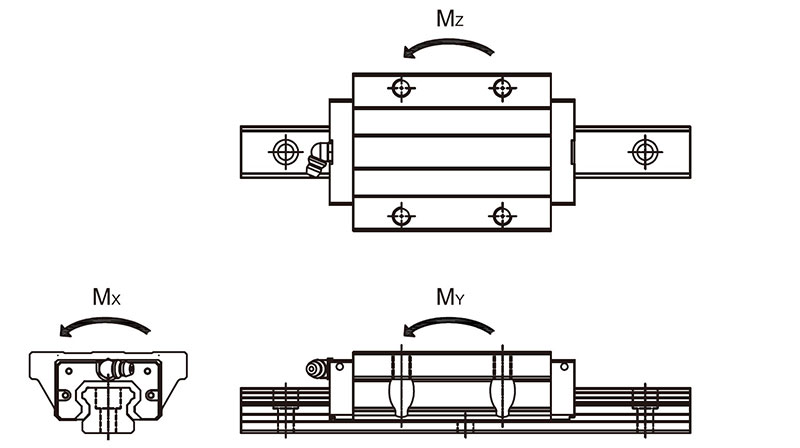

                  容許靜力矩

     重量

Mx

(kgf-mm)

My (kgf-mm)

Mz (kgf-mm)

滑塊(kg)

滑軌(kg/m)

C

Co

單滑塊

單滑塊

雙滑塊

單滑塊

雙滑塊

TRS20FS

1398

2140

21,615

10,700

59,798

10,700

59,798

0.19

2.28

TRS20FN

1896

3307

33,404

26,459

126,998

26,459

126,998

0.29



TBI滑块类型

 常用的滑块是两种:法兰型,方形。前者高度低一点,但是宽一点,安装孔是贯穿螺纹孔,后者高一点,窄一点,安装孔是螺纹盲孔。两者均有短型、标准型和加长型之分(有的品牌也称为中负荷、重负荷和超重负荷),主要的区别是滑块本体(金属部分)长度不同,当然安装孔的孔间距也可能不同,多数短型滑块只有2个安装孔。

机床导轨形式

    机床导轨性能的好坏,直接影响机床的加工精度、承载能力和使用性能。所以,导轨要满足以下基本要求:结构简单,有良好的导向精度、精度保持性、低速运动平稳性和工艺性好。

    导轨作为进给系统的重要环节,不同类型的机床,对导轨的要求也不同。数控机床的导轨比普通机床的导轨要求要高:高速进给时不发生震动,低速进给时不出现爬行现象,灵敏度高,耐磨性好,可在长期重载下连续工作,精度保持性好等。机床用户选用机床时,根据自身情况针对以上要求选择机床导轨。

    机床常见的导轨形式有滑动导轨、滚动导轨和静压导轨。



TRS-F系列低组装导轨型号
TRS15FS TRS15FN TRS20FS TRS20FN TRS25FN
