TRS-V

TBI直线导轨\TRS25VN\低组装导轨滑块

  • 产品品牌:台湾TBI
  • 产品型号:TRS25VN
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:76 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:滚动直线导轨副是在滑块与导轨之间放入适当的钢球,使滑块与导轨之间的滑动摩擦变为滚动、静摩擦力之差很小,随动性极好,即驱动信号与机械动作滞后的时间间隔极短,有益于提高数控系统的响应速度和灵敏度



型号:TRS25VN

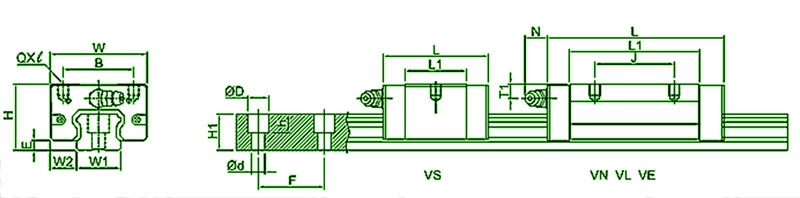

TRS25VN尺寸图表



型号

组装规格mm

滑块尺寸mm

滑轨mm

H

W2

E

W

B

 J

L

L1

Q×l

T1

油孔

N

W1

H1

ΦD

h

Φd

F

TRS25VN

33

12.5

5.8

48

35

35

81

59

M6×6.5

4.5

M6x1

14

23

20

11

9

7

60





型号

额定负载kgf

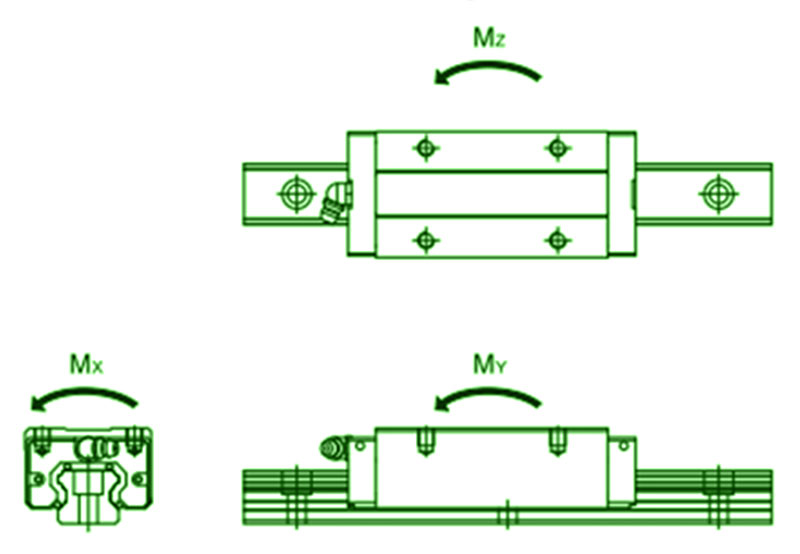

容许静力矩

重量

C

Co

Mx(kgf-mm)

My(kgf-mm)

Mz(kgf-mm)

滑块kg

滑轨kg/m

单滑块

单滑块

双滑块

单滑块

双滑块

TRS25VN

2581

4503

52239

43407

207324

43407

207324

0.39

3.17





台湾TBI直线导轨驱动在数控装备领域具有得天独厚的巨大优势

    直线导轨驱动在以下数控装备领域具有得天独厚的优势:高速、超高速、高加速度和生产批量大、要求定位的运动多、速度大小和方向频繁变化的场合。例如汽车产业和IT产业的生产线,精密、复杂模具的制造。



    有部分精密机床由于使用的方便,导轨和液压系统共用一种油,这就需要专用的液压导轨两用油。否则若只用液压油,会由于抗磨性不佳造成导轨磨损或被水冲走;若只用导轨油又有可能造成液压系统油泥多,压力达不到。大部分进口机械的导轨润滑采用集中给油方式,即将导轨油或极压滑脂装在一个透明容器内,机械将自动补给。



     滚动直线导轨副是在滑块与导轨之间放入适当的钢球,使滑块与导轨之间的滑动摩擦变为滚动、静摩擦力之差很小,随动性极好,即驱动信号与机械动作滞后的时间间隔极短,有益于提高数控系统的响应速度和灵敏度。成对使用导轨副时,具有“误差均化效应”,从而降低基础件的加工精度要求,降低基础件的机械制造成本与难度。



    能耗方面直线电机在提供同样转矩时是“旋转伺服电机+滚珠丝杠”大致一倍以上,“旋转伺服电机+滚珠丝杠”属于节能、增力型传动部件,直线电机可靠性受控制系统稳定性影响,对周边的影响很大必须采取有效隔磁与防护措施,隔断强磁场对滚动导轨的影响和对铁屑磁尘的吸附。

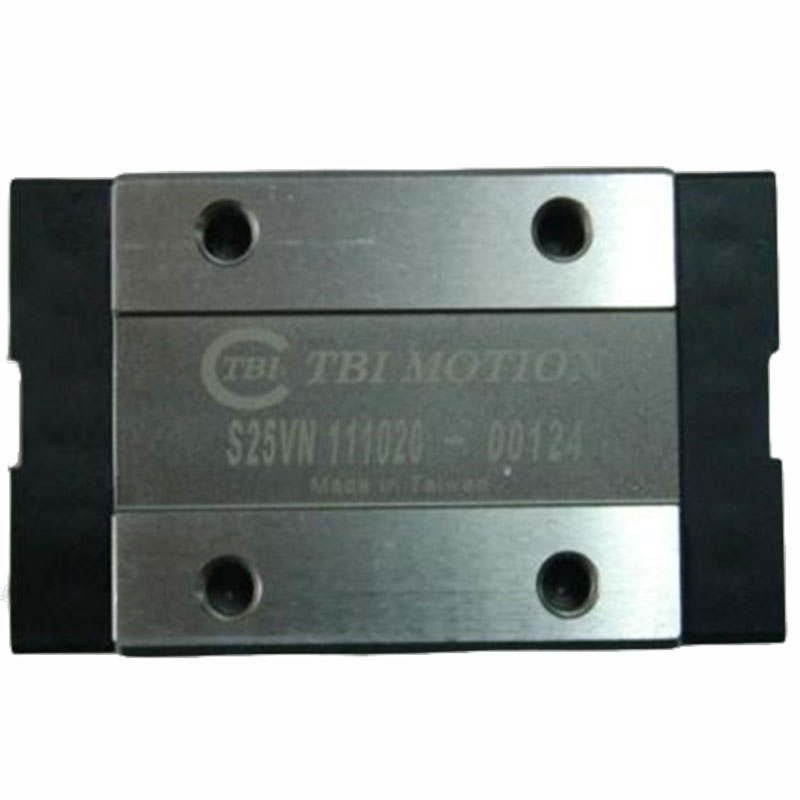

TRS25VN滑块实物图

TBI低组装导轨TRS-V系列型号(无法兰型)
TRS15VS TRS15VN TRS20VS TRS20VN TRS25VS TRS25VN TRS30VS TRS30VN TRS35VN TRS35VE TRS45VN

法兰型:

TRS15FS TRS15FN TRS20FS TRS20FN TRS25FN
