TRS低组装滑轨系列

TBI线性滑轨、TRS30VN

  • 产品品牌:台湾TBI
  • 产品型号:TRS30VN
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:174 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI-TRS30VN机床直线导轨,滑轨宽度28mm,滑块宽度60mm,数控机床的导轨比普通机床的导轨要求要高:高速进给时不发生震动,低速进给时不出现爬行现象,灵敏度高,耐磨性好,可在长期重载下连续工作,精度保持性好等。

型号:TRS30VN

     TBI-TRS30VN机床直线导轨,滑轨宽度28mm,滑块宽度60mm,数控机床的导轨比普通机床的导轨要求要高:高速进给时不发生震动,低速进给时不出现爬行现象,灵敏度高,耐磨性好,可在长期重载下连续工作,精度保持性好等。

TRS30直线导轨规格尺寸

 型 號

組裝規格(mm)

              滑塊尺寸 (mm)

         滑軌 (mm)

H

W2

E

W

B

J

L

L1

QXl

T1

油孔

N

W1

H1

ØD

h

Ød

F

TRS30VS

42

16

7

60

40



67.4

40.4

M8X8

8

M6X1

14

28

23

14

12

9

80

TRS30VN

40

96.3

69.3


型 號

額定負載(kgf)

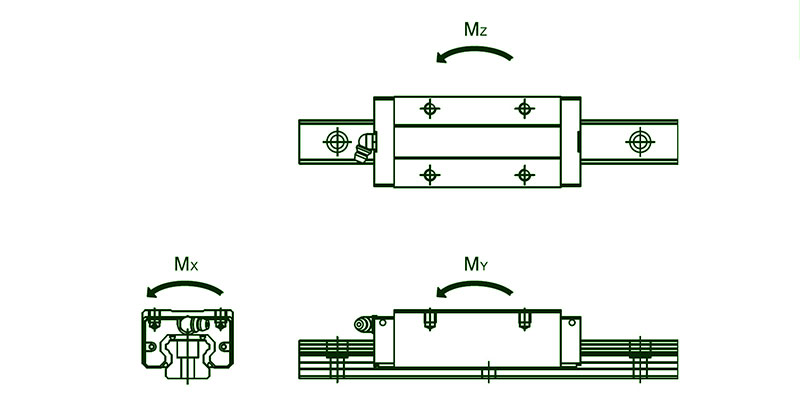

               容許靜力矩

    重量

Mx

(kgf-mm)

My (kgf-mm)

Mz (kgf-mm)

滑塊 (kg)

滑軌(kg/m)

C

Co

單滑塊

單滑塊

雙滑塊

單滑塊

雙滑塊

TRS30VS

2697

3962

55,442

26,950

154,224

26,950

154,224

0.48

4.54

TRS30VN

3807

6483

90,722

74,970

355,321

74,970

355,321

0.77



      机床导轨性能的好坏,直接影响机床的加工精度、承载能力和使用性能。机床用户选用机床时,根据自身情况针对以上要求选择机床导轨。机床常见的导轨形式有滑动导轨、滚动导轨和静压导轨。

  一、滑动导轨、滚动导轨和静压导轨的特点
  1滑动导轨
  滑动导轨具有结构简单、制造方便、刚度好、抗震性强等优点,在一般的机床上应用最为广泛,常由铸铁件或镶钢导轨制成。为了提高导轨的耐磨性和精度,一般对导轨表面进行淬火,然后磨削加工。

  2滚动导轨
  滚动导轨是在导轨工作面之间安装滚动体,滚动体可以滚珠、滚柱和滚针,与导轨之间的接触为点接触或者线接触,所以,导轨的摩擦系数就小。动静摩擦系数基本相同,启动阻力小,低速运动平稳性好,定位精度高,微量位移准确,磨损小,精度保持性好,寿命长。其缺点是抗震性差,对防护要求高。滚动导轨尤其是直线滚动导轨,近年来被大量采用,随着数控机床往高速化发展,线性导轨应用越来越广泛。

  3液压导轨
  机床上使用的液压导轨主要是静压导轨。静压导轨通常在两个相对运动的导轨面间通入压力油,使运动件浮起。油压能随着外加负载的变化而自动调节,以保证导轨面间始终处于纯液体的摩擦状态,所以,以静压导轨的摩擦系数最小,功率消耗小。这种导轨不易磨损,导轨的精度保持性好,寿命长。它的油膜厚度几乎不受速度的影响。油膜承载能力大、钢度高吸震性好,运行平稳,无爬行现象。静压导轨结构复杂,并需要过滤效果良好的液压装置,制造成本高。

TBI-TRS系列低组装导轨型号

TRS15VS TRS15VN TRS20VS TRS20VN TRS25VS TRS25VN TRS30VS TRS30VN TRS35VN TRS35VE TRS45VN
