RSSY

全球传动TBI旋转花键、RSSY02525

  • 产品品牌:台湾TBI
  • 产品型号:RSSY02525
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:130 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾全球传动TBI旋转类型滚珠花键RSSY02525,轴外径25mm,精度可提供普通级和精密级,丝杆轴有中空和实心类型,在内外滚珠丝杠或花键螺母之间具有对称的定向设计。旋转和直线运动均可同时实现。

型号:RSSY02525

  台湾全球传动TBI旋转类型滚珠花键RSSY02525,轴外径25mm,精度可提供普通级和精密级,丝杆轴有中空和实心类型,在内外滚珠丝杠或花键螺母之间具有对称的定向设计。旋转和直线运动均可同时实现。

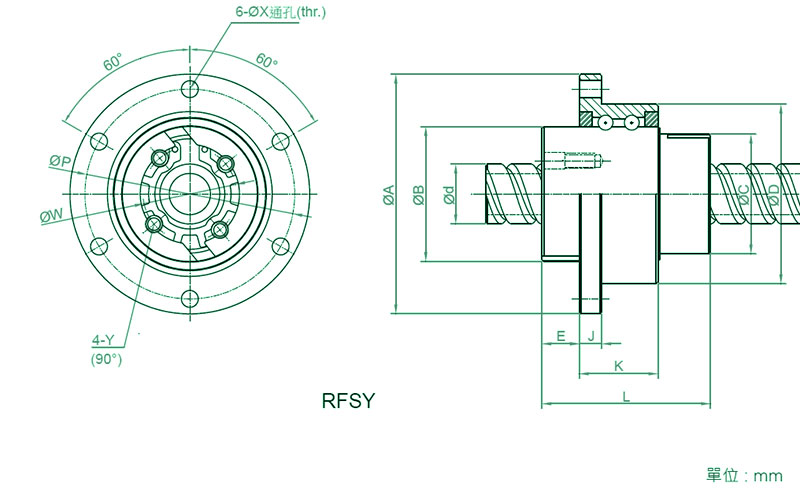

公稱型號

軸徑d

導程I

珠徑Da

珠圈數

支撐軸承額定負荷

螺帽尺寸

滾珠螺帽額定負荷

Ca

(kgf)

Coa

(kgf)

D

A

B

L

C

E

J

K

P

X

W

Y

Ca

(kgf)

Coa

(kgf)

RSSY02525-1.8

25

25

3.969

1.8x1

1094

2607

0.01

66

-0.029

86

0

52

-0.03

64

47

13

7

25

75

5.5

38

M6

1142

2747

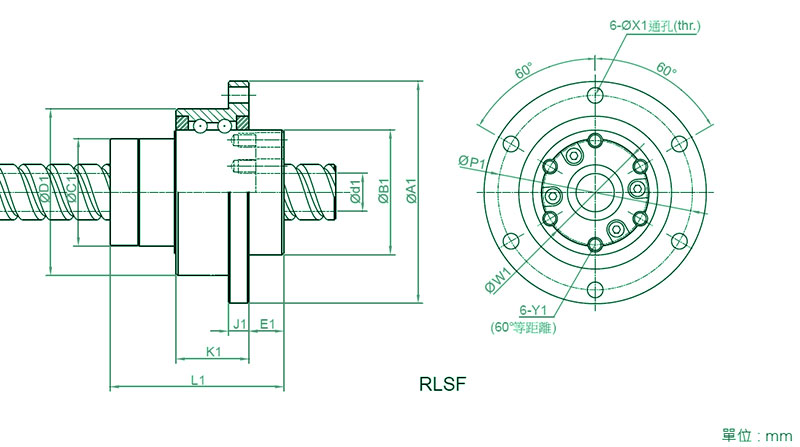

公稱型號

軸徑d

通孔直徑d1

滾珠列

支撐軸承額定負荷

花鍵軸承套尺寸

滾珠花鍵額定負荷

Ca

(kgf)

Coa

(kgf)

D1

A1

B1

L1

C1

E1

J1

K1

P1

X1

W1

Y1

Ca

(kgf)

Coa

(kgf)

RSSY02525

25

18

4

1094

2607

0.01

66

-0.029

86

0

52

-0.03

71

42

13

7

25

75

5.5

44

M5

1003

1593



TBI滚珠花键的基本结构

TBI滚珠花键的设计是通过花键螺母中的钢球与花键轴上的凹槽之间的接触来利用摩擦力。TBI MOTION独特的40°角接触设计使Ball花键具有高灵敏度和极高的承载能力。该概念对于涉及高速,振动,负载冲击和精确定位要求的应用是最佳的。同样,当球形花键用作线性衬套时,球形花键的负载能力是线性衬套的十倍。即,耐用性和可靠性是在您的应用中选择TBI滚珠花键的原因。

中空/实心花键轴

滚珠花键可根据印刷提供定制的端轴颈。中空花键可根据要求提供用于特殊操作环境的通风,减轻重量的管道。

TBI旋转系列所有系列和类型

精密旋转滚珠丝杠:RFSY,RFBY

精密旋转球花键:RLSF,RLBF

精密滚珠丝杠/花键:RSSY,RBBY,RSLY,RBLY

每种型号的详细规格,请参阅电子型录或与我们联系。

我们的高质量直线运动产品直线导轨,滚珠丝杠,滚珠花键,旋转滚珠丝杠,旋转滚珠花键,旋转滚珠丝杠/花键,线性滚珠轴承,滑动轴,固定侧,浮动侧,自润滑线性导轨,单轴执行器,挠性联轴器,随时与我们联系。
