全球传动精密花键,RSSY04040

  • 产品品牌:台湾TBI
  • 产品型号:RSSY04040
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:128 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾全球传动精密丝杆花键RSSY04040,丝杆轴外径40mm,螺距40mm,TBI MOTION独特的40°角接触设计使Ball花键具有高灵敏度和极高的承载能力。该概念对于涉及高速,振动,负载冲击和精确定位要求的应用是最佳的。

型号:RSSY04040

   台湾全球传动精密丝杆花键RSSY04040,丝杆轴外径40mm,螺距40mm,TBI MOTION独特的40°角接触设计使Ball花键具有高灵敏度和极高的承载能力。该概念对于涉及高速,振动,负载冲击和精确定位要求的应用是最佳的。同样,当球形花键用作线性衬套时,球形花键的负载能力是线性衬套的十倍。

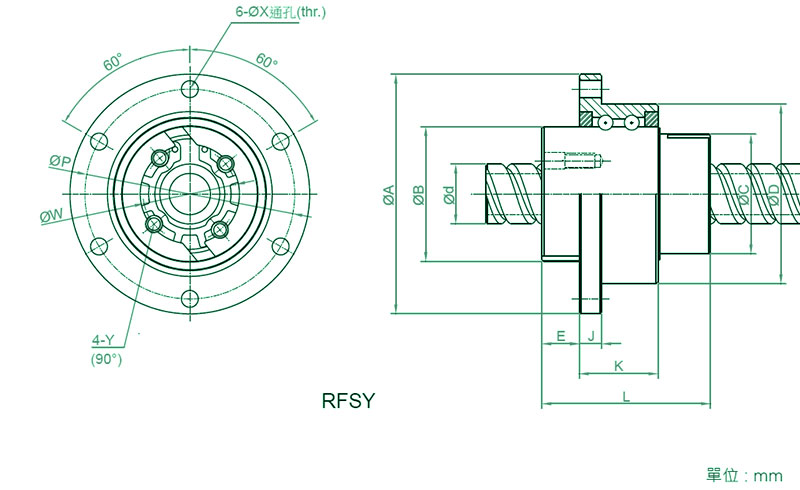

公稱型號

軸徑d

導程I

珠徑Da

珠圈數

支撐軸承額定負荷

螺帽尺寸

滾珠螺帽額定負荷

Ca

(kgf)

Coa

(kgf)

D

A

B

L

C

E

J

K

P

X

W

Y

Ca

(kgf)

Coa

(kgf)

RSSY04040-1.8

40

40

6.35

1.8x1

2216

6685

    -0.012

100

-0.034

130

 0

79.5

-0.035

99

73

16.5

10

33

113

9

61

M8

2662

7031

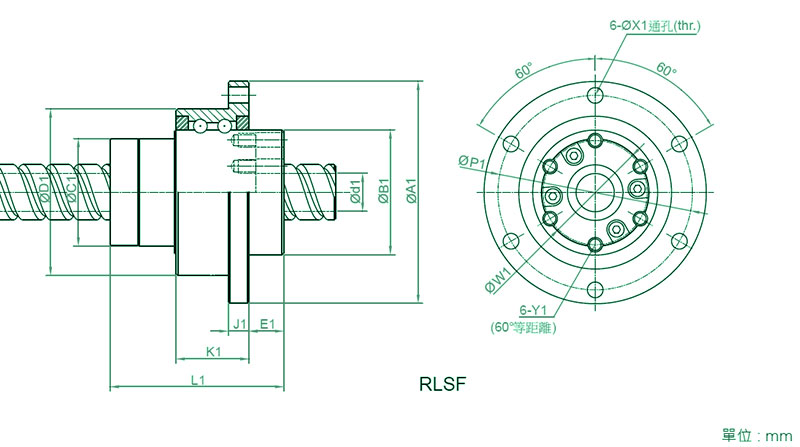

公稱型號

軸徑d

通孔直徑d1

滾珠列

支撐軸承額定負荷

花鍵軸承套尺寸

滾珠花鍵額定負荷

Ca

(kgf)

Coa

(kgf)

D1

A1

B1

L1

C1

E1

J1

K1

P1

X1

W1

Y1

Ca

(kgf)

Coa

(kgf)

RSSY04040

40

29

4

2216

6685

    -0.012

100

-0.034

130

 0

79.5

-0.035

100

64

20

10

33

113

9

68

M6

2972

4033



  TBI滚珠花键是利用装在花键外筒内的滚珠,在精密研磨的滚动沟槽中,一边作平滑滚动,一边作传递力矩,是具有划时代意义的直线运动系统。 而且,与传统的构造不同,因为可以对单个花键外筒施加预压,所以,可在振动冲击负荷作用过大的地方,定位精度要求高的地方,以及需要高速运动性能的地方,发挥有效的作用。

花键结构设计

1.底部圆角半径应该够大

2.平键两侧应该有较紧密的配合

3.当一个轴上零件用两个平键时,要求较高的加工精度

4.采用两个斜键时要相距90度~120度

5.用两个半圆键时,应在轴向同一母线上

6.轴上用平键分别固定两个零件时,键槽应在同一母线上

7.键槽不要开在零件的薄弱部位

8.键槽长度不宜开到轴的阶梯部位

9.钩头斜键不宜用于高速

10.一面开键槽的长轴容易弯曲

11.平键加紧定螺钉引起轴上零件偏心

12.锥形轴用平键尽可能平行于轴线

13.有几个零件串在轴上时,不宜分别用键联接

14.花键轴端部强度应予以特别注意

15.注意轮毅的刚度分布,不要使扭矩只由部分花键传递
