SOF法兰型滚珠花键

TBI方形法兰滚珠花键\SOF008

  • 产品品牌:台湾TBI
  • 产品型号:SOF008
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:308 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾TBI法兰型滚珠花键SOF008,花键直径8mm花键母对称安装孔的距离22mm有空心花键轴和实心花键轴之分。TBI滚珠花键应用广泛,如飞机、汽车、拖拉机、机床制造业、农业机械及一般机械传动装置等。

型号:SOF008
   台湾TBI法兰型滚珠花键SOF008,花键直径8mm花键母对称安装孔的距离22mm有空心花键轴和实心花键轴之分。TBI滚珠花键应用广泛,如飞机、汽车、拖拉机、机床制造业、农业机械及一般机械传动装置等。

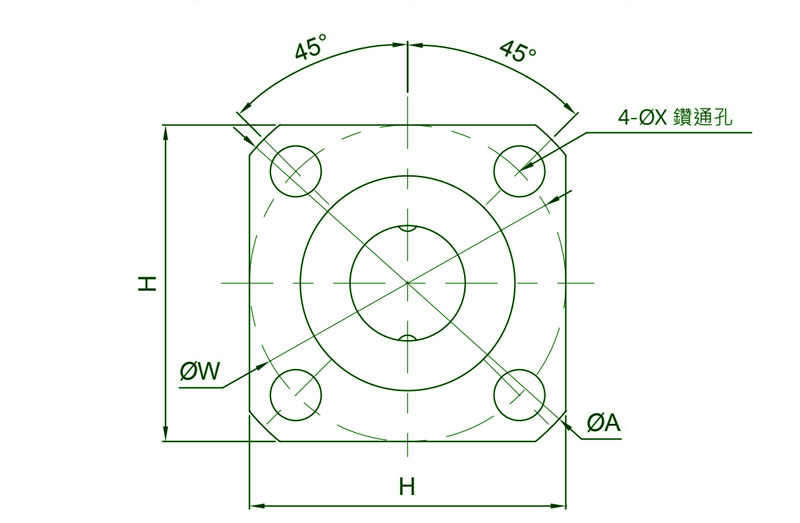

SOF008方形法兰花键尺寸数据
单位:mm

公稱型號

軸徑

滾珠列

花鍵軸承套

d

D

L

A

B

E

H

W

安裝孔

h7

X

SOF008

8

2

15

25

28

3.8

5.2

22

22

3.4

单位:mm

公稱型號

基本額定負荷

基本額定扭矩

容許靜力矩

質量

C

C0

CT

C0T

MA1

MA2

花鍵外筒

花鍵軸

kgf

kgf

kgf.m

kgf.m

kgf.m

kgf.m

g

kg/m

SOF008

121

136

0.56

0.63

0.34

2.24

23.5

0.39


台湾TBI花键轴

   1、作用:TBI花键轴是机械传动一种,和平键、半圆键、斜键作用一样,都是传递机械扭矩的.
   2、结构:在TBI滚珠花键轴的外表有纵向的键槽,套在轴上的旋转件也有对应的键槽,可保持跟轴同步旋转。在旋转的同时,有的还可以在轴上作纵向滑动,如变速箱换档齿轮等。
   3、应用举例:TBI滚珠花键在制动器、转向机构。 还有一种是可伸缩的轴,由内外管组成,外管有内齿,内管有外齿,套在一起。使用时在传递旋转扭矩的同时,在长度方向可以伸缩。
   4、材质:40Cr
   5、热处理。淬火 表面硬度HRC45--50。
   6、类型:可分为空心轴和实心轴
TBI-SOF系列法兰花键型号
SOF008 SOF010 SOF012 SOF015 SOF020 SOF025
