SOF法兰型滚珠花键

TBI花键、方形法兰花键母、SOF010

  • 产品品牌:台湾TBI
  • 产品型号:SOF010
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:175 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI单出型之花键轴、花键外筒则可单独出货,使用上较为便利,但组合精度无法达到精密级,而 TBI-MOTION 在制作工艺上仍有严格的品质控管,故单出型之精度目前已达世界级的水准且装配容易,客户可自行备货加工组装,相当地便利。

型号:SOF010

   TBI单出型之花键轴、花键外筒则可单独出货,使用上较为便利,但组合精度无法达到精密级,而 TBI-MOTION 在制作工艺上仍有严格的品质控管,故单出型之精度目前已达世界级的水准且装配容易,客户可自行备货加工组装,相当地便利。

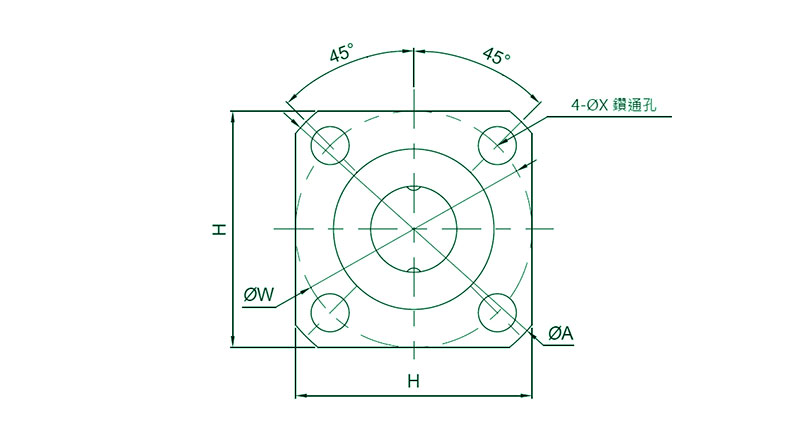

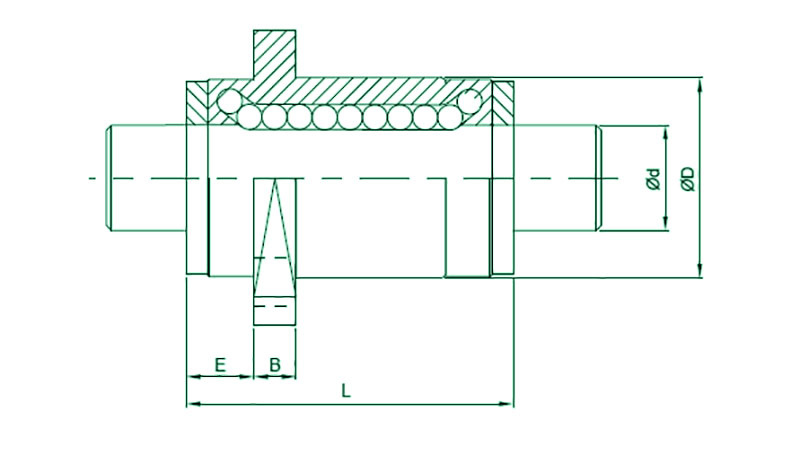

公稱型號

軸徑

滾珠列

                      花鍵軸承套

d

D

L

A

B

E

H

W

安裝孔

h7

X

SOF010

10

2

19

30

36

4.1

5.9

28

28

4.5

公稱型號

基本額定負荷

基本額定扭矩

容許靜力矩

質量

C

C0

CT

C0T

MA1

MA2

花鍵外筒

花鍵軸

kgf

kgf

kgf.m

kgf.m

kgf.m

kgf.m

g

kg/m

SOF010

192

219

1.11

1.27

0.71

4.23

45

0.61



   滚珠花键是利用装在花键外筒内的滚珠,在精密研磨的滚动沟槽中,一边作平滑滚动,一边作传递力矩,是具有划时代意义的直线运动系统。 而且,与传统的构造不同,因为可以对单个花键外筒施加预压,所以,可在振动冲击负荷作用过大的地方,定位精度要求高的地方,以及需要高速运动性能的地方,发挥有效的作用。

花键结构设计

1.底部圆角半径应该够大

2.平键两侧应该有较紧密的配合

3.当一个轴上零件用两个平键时,要求较高的加工精度

4.采用两个斜键时要相距90度~120度

5.用两个半圆键时,应在轴向同一母线上

6.轴上用平键分别固定两个零件时,键槽应在同一母线上

7.键槽不要开在零件的薄弱部位

8.键槽长度不宜开到轴的阶梯部位

9.钩头斜键不宜用于高速

10.一面开键槽的长轴容易弯曲

11.平键加紧定螺钉引起轴上零件偏心

12.锥形轴用平键尽可能平行于轴线

13.有几个零件串在轴上时,不宜分别用键联接

14.花键轴端部强度应予以特别注意

15.注意轮毅的刚度分布,不要使扭矩只由部分花键传递
