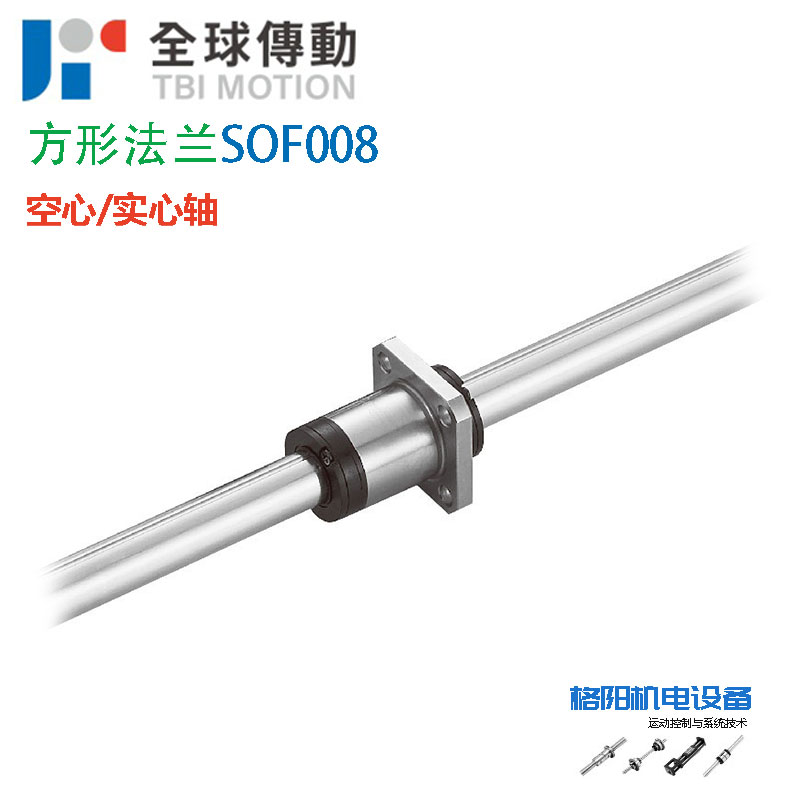

SOF法兰型滚珠花键

TBI花键、方形法兰花键母、SOF012

  • 产品品牌:台湾TBI
  • 产品型号:SOF012
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:50 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI方形滚珠花键SOF012,轴外径12mm,滚珠列数2列,TBI花键线的设计使应用能够在一个组件中线性和旋转地移动,在内外滚珠丝杠或花键螺母之间具有对称的定向设计。旋转和螺旋运动均可同时实现。

型号:SOF012

  TBI方形滚珠花键SOF012,轴外径12mm,滚珠列数2列,TBI花键线的设计使应用能够在一个组件中线性和旋转地移动,在内外滚珠丝杠或花键螺母之间具有对称的定向设计。旋转和螺旋运动均可同时实现。

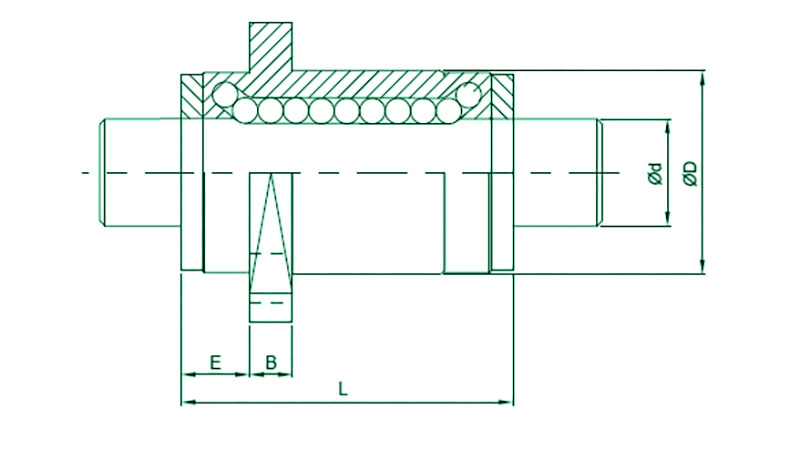

公稱型號

軸徑

滾珠

列数

花鍵軸承套

d

D

L

A

B

E

H

W

安裝孔

h7

X

SOF012

12

2

21

35

38

4

6

30

30

4.5

公稱型號

基本額定負荷

基本額定扭矩

容許靜力矩

質量

C

C0

CT

C0T

MA1

MA2

花鍵外筒

花鍵軸

kgf

kgf

kgf.m

kgf.m

kgf.m

kgf.m

g

kg/m

SOF012

222

274

1.51

1.87

1.08

6.02

59

0.88



TBI MOTION螺母设计和轴规格

TBI MOTION花键螺母有两种不同的设计:SLF(法兰设计)和SLT(非法兰设计)。花键轴上的接触点基于花键轴的直径设置在两个凹槽(180°)(SLF / SLT6〜20)和四个凹槽(70°)(SLF / SLT25〜50)中。TBI还提供空心花键轴作为替代。

中空/实心花键轴

TBI滚珠花键可根据印刷提供定制的端轴颈。中空花键可根据要求提供用于特殊操作环境的通风,减轻重量的管道。

TBI Motion的滚珠花键的优势

1)高承载能力

TBI花键轴上的每个凹槽均经过精密研磨,以形成一个理想的40°角接触点。40°接触设计的概念是增加承载能力和刚度,使其能够承受更大的力矩载荷。

2)零角差/反冲

TBI花键轴上的每个凹槽均经过精密磨削,以形成一个理想的40°角接触点,称为哥特式拱门。哥特式设计消除了可能产生挠度的间隙,因此最适合要求最大精度的应用。

3)高灵敏度

独特的TBI 40°角接触设计为以最小的摩擦力进行驱动,而该设计不仅实现了最高的灵敏度,而且还实现了刚性。

4)高刚性

较大的接触角和适当的水平预紧力相结合,可提供较高的扭矩和力矩刚度。
