SCNH(滑台专用)

TBI丝杠\滑台专用丝杆\SCI01604

  • 产品品牌:台湾TBI
  • 产品型号:SCNI01604
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:109 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI滑台丝杆SCIR1604,直径为16mm,导程为5mm,珠径为3.175mm。TBI滚珠丝杠自润式滚珠丝杠无需润滑管路系统与设备、换油及废油处理的成本,且大量节省油品成本。

型号:SCI01604

TBI滑台丝杆SCIR1604,直径为16mm,导程为5mm,珠径为3.175mm。TBI滚珠丝杠自润式滚珠丝杠无需润滑管路系统与设备、换油及废油处理的成本,且大量节省油品成本。

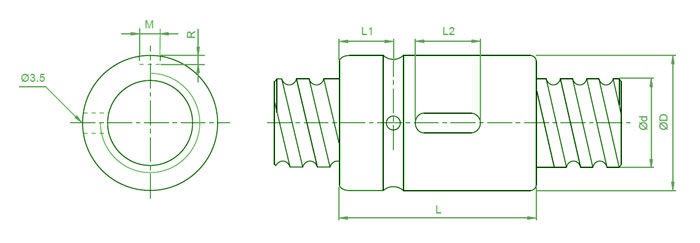

SCI01604滑台丝杆尺寸

单位:mm


型号



d




I



Da

螺帽尺寸

动额定
负荷
Ca

静额定
负荷
Coa

刚性
kgf/
μm

D

L

L1

L2

M

R

n

SCI01604-4

16

4

2.381

30

40

5

28

27

22

1x3

973

2406

32


台湾TBI滑台丝杠SCNI1604生产时所用到的材料

   轴承钢主要用于制造滚动轴承的滚动体和套圈。由于轴承应具备长寿命、高精度、低发热量、高速性、高刚性、低噪音、高耐磨性等特性,因此要求轴承钢应具备:高硬度、均匀硬度、高弹性极限、高接触疲劳强度、必须的韧性、一定的淬透性、在大气的润滑剂中的耐腐蚀性能。

   为了达到上述性能要求,对轴承钢的化学成分均匀性、非金属夹杂物含量和类型、碳化物粒度和分布、脱碳等要求严格。轴承钢总体上向高质量、高性能和多品种方向发展。轴承用钢按特性及应用环境划分为:高碳铬轴承钢、渗碳轴承钢、高温轴承钢、不锈轴承钢及专用的特种轴承材料。

   接触式的弹性密封圈采用耐油橡胶或尼龙制成,其内孔做成与丝杠螺纹滚道相配的形状;接触式密封圈的防尘效果好,但由于存在接触压力,使摩擦力矩略有增加。非接触式密封圈又称迷宫式密封圈,它采用硬质塑料制成,其内孔与丝杠螺纹滚道的形状相反,并稍有间隙,这样可避免摩擦力矩,但防尘效果差。工作中应避免碰击防护装置,防护装置一有损坏应及时更换。

TBI-SCNI系列滑台丝杆型号
SCNI 01605-4 SCNI 02005-4 SCNI 02505-4 SCNI 02510-4 SCNI 03205-4
SCNI 03210-4 SCNI 04005-4 SCNI 04010-4 SCNI 05010-4 SCNI 06310-4
SCNI 08010-4 SCI 01604-4 SCI 02004-4 SCI 02504-4 SCI 03204-4
