SCNH(滑台专用)

TBI丝杆、滑台丝杠、SCNH1210

  • 产品品牌:台湾TBI
  • 产品型号:SCNH1210
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:175 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI滑台专用滚珠丝杆,SCNH1210,丝杆直径12mm,导程10mm,螺母形状不带法兰,圆形螺母,主要用于滑台的传动丝杆,TBI滚珠丝杆在各类型机械设备都有型号,丝杆精度也从轧制到研磨各个级别都有,畅销的当属轧制级丝杆。

型号:SCNH1210

   TBI滑台专用滚珠丝杆,SCNH1210,丝杆直径12mm,导程10mm,螺母形状不带法兰,圆形螺母,主要用于滑台的传动丝杆,TBI滚珠丝杆在各类型机械设备都有型号,丝杆精度也从轧制到研磨各个级别都有,畅销的当属轧制级丝杆。

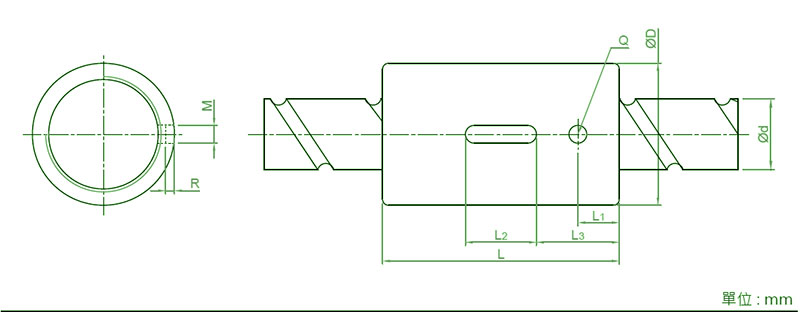

型號

軸徑

d

導程

I

珠徑

Da

              螺帽尺寸

動額定負荷 Ca

靜額定負荷 Coa

剛性

kgf/μm

D

L

L1

L2

L3

M

R

Q

n

SCNH01210-2.8

12

10

2.5

24

45

8

15

15

3

1.5

3

2.8x1

642

1287

19



    近年来,随着数控机床和精密加工的发展,对机床导向系统的要求越来越高,它是决定机床加工精度、工作效率和使用寿命的重要因素。许多设备都选用国内外专业工艺装备厂生产的机床功能部件——直线滚动导轨作为导向支承。由于直线滚动导轨使用淬硬的导轨和预紧(无间隙)的滚珠或滚柱滑块作为接触副,所以具有摩擦系数小、承载能力大、刚性好、使用寿命长的特点,可达到很高的进给速度和定位精度。

    滚珠丝杠轴的预拉伸也是非常必要的。TBI为了提高滚珠丝杠进给系统的刚度和精度,给丝杠轴实施预拉伸时有效的,但由于丝杠轴的各断面不同,而温升值又不易精确设定,所以按有关文献计算出的预拉力只能作为一个参考量。在生产实践中常常是把具有负值方向的目标值的丝杠轴进行预拉伸,使机床工作台的定位精度曲线的走向接近水平即可。

   在安装滚珠丝杠的过程中,必须严格控制滚珠丝杠的轴向窜动量,此项技术指标将直接影响滚珠丝杠进给系统的传动位置精度。另外,TBI在安装滚珠丝杠的过程中,严格控制滚珠丝杠的轴向窜动量,此项技术指标将直接影响滚珠丝杠进给系统的传动位置精度。
