SCNH(滑台专用)

TBI丝杆\滑台丝杠\SCNHR1205

  • 产品品牌:台湾TBI
  • 产品型号:SCNHR1205
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:194 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:SCNHR1205滑台专用滚珠丝杆,轴直径12mm,螺距5mm,螺母总长40mm,TBI滚珠丝杆高碳合金钢含碳量达0.45%以上,适合感应热处理,能使材料具有良好的表面硬度及表面耐磨耗性,TBI滚珠丝杠因此具有优良的使用寿命

型号:SCNHR1205

     SCNHR1205滑台专用滚珠丝杆,轴直径12mm,螺距5mm,螺母总长40mm,TBI滚珠丝杆高碳合金钢含碳量达0.45%以上,适合感应热处理,能使材料具有良好的表面硬度及表面耐磨耗性,TBI滚珠丝杠因此具有优良的使用寿命。

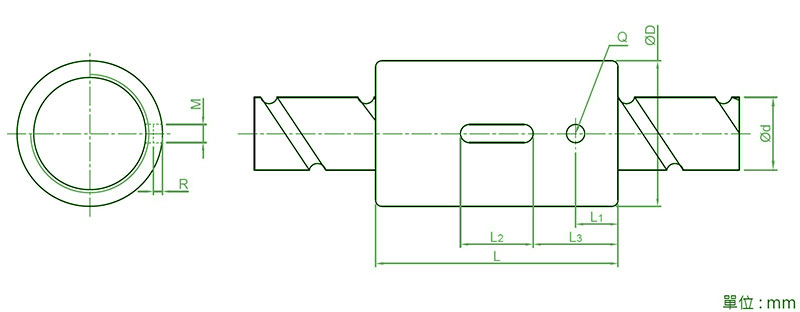

SCNHR1205尺寸规格

    型號

軸徑

d

導程

I

珠徑

Da

              螺帽尺寸

動額定負荷 Ca

靜額定負荷 Coa

剛性

kgf/μm

D

L

L1

L2

L3

M

R

Q

n

SCNH01205-4.8

12

5

2.5

24

40

7

12

14

3

1.5

3

4.8x1

1051

2255

34



滚珠丝杠SCNHR1205何时需要预压?

   机器精度要求高,而机器的背隙上限值小的时侯需要调预压,可根据用户需求调大小。(在配合直线导轨使用可以使机器的反向运动背隙接近于零)。

预压对滚珠丝杆有何优缺点?
   1.优点: 消除背隙:消除背隙可使机械传动的精度更为稳定,且机械传动结构的刚性提高。

   2.缺点:滚珠丝杠的预压必须设定在一合理范围内,不然会降低机械效率,预压若过大会产生温升问题及寿命降低。

     台湾TBI滚珠丝杆SCNHR1205由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动,这是艾克姆螺杆的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,所以TBI丝杠被广泛应用于各种工业设备和精密仪器。

TBI-SCNH系列滑台丝杆型号
SCNH01205-4.8 SCNH01210-2.8 XCNH01210-1.8 SCNH01605-5.8 SCNH01610-2.8
SCNH01616-1.8 SCNH01620-1.8 SCNH02005-5.8 SCNH02010-3.8 SCNH02020-1.8
